Seilabhängung für die Baureihen
VH, VH-LED und VH-R
- Produktbeschreibung
- Modellübersicht
- Galerie

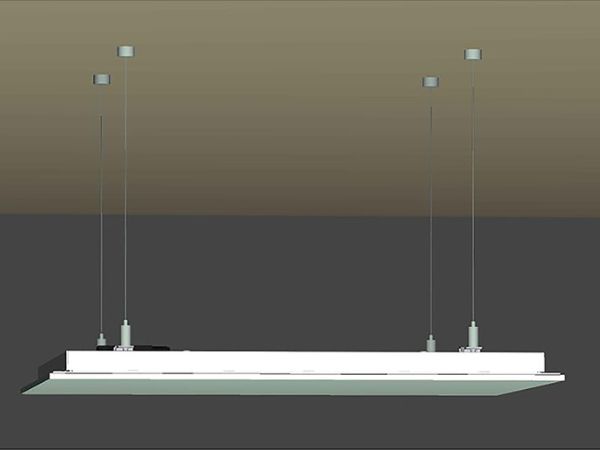

Montage an Seilen abgehängt
Die vier Montagebügel des Heizelements sind serienmäßig
mit einem M5-Gewinde ausgestattet, um die Seile durch
Drahtseilhalter am Heizelement befestigen zu können.
Das passende Seilabhängungsset VZS-VH ist nicht im
Lieferumfang des Heizelements enthalten.
Montageschritte:
1. Markieren Sie die Seilpositionen mit Hilfe der gestanzten
Kreuze in der Bohrschablone an der Decke und montieren
Sie die Befestigungsteile für die Seile an der Decke.
2. Schrauben Sie den Drahtseilhalter in das M5-Gewinde
des jeweiligen Montagebügels des Heizelements.
3. Führen Sie die herabhängenden Seile in die
Drahtseilhalter ein, um das Heizelement zu befestigen.Vitramo-Heizelemente dürfen nur von einem Fachmann installiert werden. Vitramo ist führender Hersteller und produziert Wand- und Deckeninfrarotheizungen ausschließlich in Deutschland.
MONTAGEART |
|
- an der Decke Aufputz, geschraubt |
|
- an Seilen abgehängt Standard |
Standard |
- in die Deckenverkleidung integriert – |
- |
- in die Systemdecke eingelegt Nur bei VH06262 |
|
- an der Wand Aufputz, geschraubt |
- |
|
MONTAGEHÖHE |
|
- Wohngebäude |
>1,8 Meter vom Boden |
- Nichtwohngebäude |
>1,8 Meter vom Boden |
|
STRAHLUNGSWIRKLUNGBEREICH |
|
- aus 2,5 m Höhe |
10 m² der beheizten Grundfläche |
- aus 4,0 m Höhe |
18 m² der beheizten Grundfläche |
|
Modellübersicht
Bezeichnung |
Abmessung |
Gewicht |
Spannung |
Nennstrom |
Leistung |
VZS-VH | Seilabhängung für Baureihen VH, VH-LED und VH-R |
|
0,13 kg |
|
|
|
VZS-VH50 | Seilabhängung für Baureihen VH, VH-LED und VH-R |
|
0,2 kg |
|
|
|

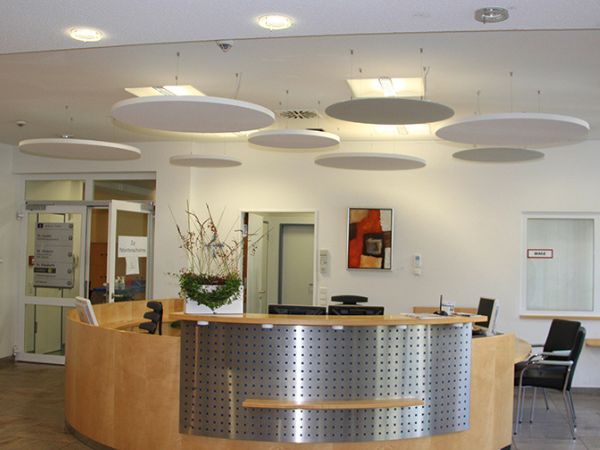

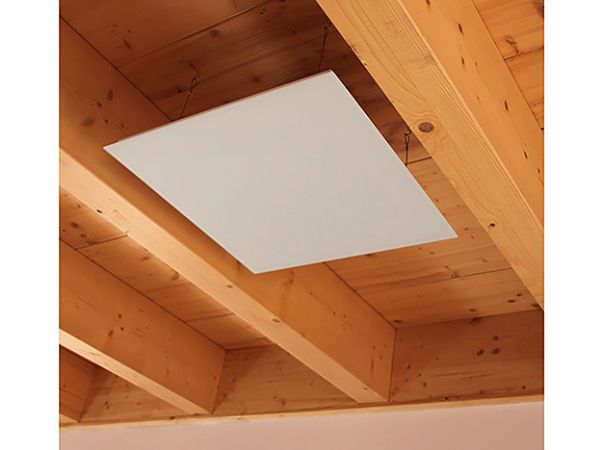

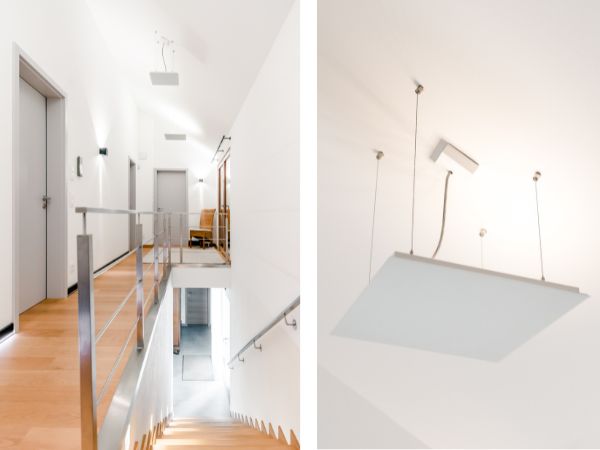

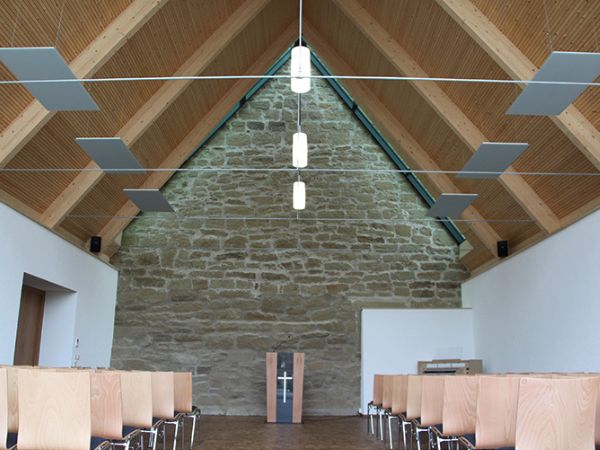

Galerie der Seilabhängung für die Baureihen VH, VH-LED und VH-R
