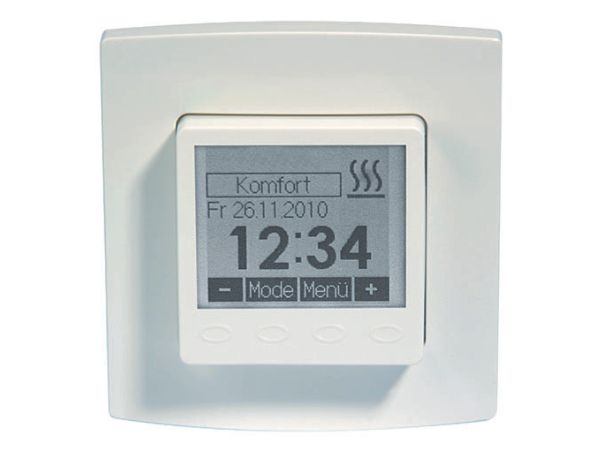

Digitaler drahtgeführter Raumthermostat VTD-UP mit Wochenprogrammierung für Unterputzdose

BEZEICHNUNG

 VTD-UP

KORREKTURFAKTOR F(2) für Heizelemente, ortsfest

 7 %

KORREKTURFAKTOR F(2) für Heizelemente, ortsbeweglich

 9 %

KORREKTURFAKTOR F(2) für Heizstrahler < 1,2 kW

 4 %

KORREKTURFAKTOR F(2) für Heizstrahler > 1,2 kW

 kein ökodesign-konformer Betrieb möglich.

KORREKTURFAKTOR f(3) für Heizelemente, ortsfest

 1 % (adaptive Regelung des Heizbeginns)

GTIN-CODE

 4250939310084

BETRIEBSMODUS

 Automatik, Komfort, Absenk Party, Urlaub, Frostschutz, Aus

ANZEIGE

 beleuchtetes grafisches Display

PROGRAMMIERUNG

 Wochenuhr mit indviduell einstellbaren Tagesabläufen

MONTAGEART

 in Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm

SCHALTLEISTUNG

 10 A (2,2 kW)

EINSTELLBEREICH

 5 - 30 °C

BETRIEBSTEMPERATUR

 -

BETRIEBSSPANNUNG

 230 VAC 50 Hz

ABMESSUNG

 50 x 50 x 46 mm (ohne Rahmen)

GEWICHT

 0,12 kg

SCHUTZKLASSE

 II

SCHUTZART

 IP30

VERPACKUNG

 Karton – Abmessung: 120 x 120 x 60 mm – Gewicht: 0,19 kg – VPE: 1 Stück

BESCHREIBUNG

 Unterputzregler digital, programmierbar.
Als drahtgeführter digitaler, programmierbarer Raumthermostat mit Uhr sind die Unterputz-Raumtemperaturregler mit einem Heizelement direkt verdrahtet und separat als eigenständiges Gerät oder mittels Zwischenringen gemäß DIN 49075 in nahezu alle Flächenschaltersysteme adaptierbar. Mit einem Zwischenrahmen, den Sie bei ihrem Schalterhersteller erhalten, können Sie den Raumthermostat ganz einfach in ein bestehendes Lichtschalterprogramm integrieren. Im Lieferumfang ist ein Standardrahmen enthalten.
Temperatureinstellung in 0,5 K-Schritten. Betriebsspannung 230 VAC. Heizkontakt: Schließer max. 230 VAC, 10A. Schutzklasse: II. Umgebungstemperatur: 0…30°C. Betriebsmodus: Automatik, Komfort, Spar, Party, Urlaub, Frostschutz, Aus. Wochenuhr mit individuell einstellbaren Tagesabläufen. Anzeige: beleuchtetes grafisches Display.
Übersteigt die installierte Leistung die angegebene Schaltleistung des jeweiligen Raumthermostates, dann müssen die Heizelemente über zusätzliche Lastrelais LS-E, LS-EUP oder LS-E3 geschaltet werden. In jedem Fall wird die Lebensdauer des Raumthermostates verlängert, wenn ein zusätzliches Lastrelais die Last schaltet.
