Steuerung und Regelung der Infrarotheizung

  • Produktbeschreibung
  • Modellübersicht

Bei Bedarf kann das digitale Steuergerät DS-P einen Heizbereich, der ein oder mehrere Heizelemente umfasst steuern und die jeweils erreichbare Oberflächentemperatur der Heizelemente begrenzen. Dafür muss das Vitramo-Heizelement mit einem Sensor, der die Oberflächentemperatur misst ausgerüstet sein. HINWEIS; In jedem Raum in dem Heizelemente so geregelt werden, muss mindesten 1 Heizelement mit der Steuereinheit verkabelt sein! Weitere Heizelemente ohne Verbindung zum DS-P sind praktisch Ergänzungselemente, die keinen Sensor benötigen und dann verwendet werden, wenn der Installationsbedarf je Heizbereich durch ein einziges Heizelement nicht gedeckt werden wird. Übersteigt in einem Heizbereich die installierte Gesamt-Nennleistung 2200 Watt, dann müssen die Heizelemente durch zusätzliche Relais Typ LSE geschaltet werden, die vom DS-P gesteuert werden. Jedes LS-E kann Heizelemente bis zur Gesamtnennleistung von 3600 Watt schalten.

VERORDNUNG (EU) 2015/1188 (ÖKODESIGN) Vitramo-Heizgeräte sind dafür geeignet, Wärme innerhalb eines geschlossenen Raumes, in dem sich das Gerät befindet, so an den Raum zu übertragen, dass ein bestimmtes, für den Menschen angenehmes Temperaturniveau erreicht und aufrechterhalten werden kann.

Für diese Art der Raumtemperierung wird die umweltgerechte Gestaltung der eingesetzten Geräte durch die Verordnung (EU) 2015/1188 (Ökodesign) bestimmt. Um die Ökodesign erfüllen zu können, müssen die Heizgeräte einen bestimmten Raumheizungs-Jahresnutzungsgrad erreichen:

Die Korrekturfaktoren F(2) und F(3) leisten einen positiven Betrag zum Raumheizungs- Jahresnutzgrad. Beim Korrekturfaktor F(2) kann nur eine, beim Korrekturfaktor F(3) mehrere Optionen gewählt werden. Addiert korrigieren die Faktoren den Raumheizungs-Jahresnutzungsgrad der jeweiligen Geräte.
BAUREIHE
1) ORTSFEST VH, VH-I, VH-IB, VL-F, VM, VL-A, VC-A
RAUMHEIZUNGSNUTZUNGDSGRAD -der Geräte -gefordert nach Ökodesign 30 % 38 %
KORREKTURBEDARF DURCH RAUMTEMPERATURGEFÜHRTE REGLER 8 %
KORREKTURFAKTOR F(2) FÜR RAUMTEMPERATURGEFÜHRTE REGELUNG - Raumthermostat, mechanisch - Raumthermostat, digital - Raumthermostat, digitqal mit Wochenprogrammierung (1 %) (3 %) 7 %
KORREKTURFAKTOR F(3) FÜR ERWEITERTE EIGENSCHAFTEN DER REGELUNG - Raumthermostat mit Erkennung offener Fenster - mit Fernbedienoption 1 % 1 %
2) ORTSBEWEGLICH VL-A mit Standfuß, VL-T, VL-RH
RAUMHEIZUNGSNUTZUNGDSGRAD -der Geräte -gefordert nach Ökodesign 30 % 36 %
KORREKTURBEDARF DURCH RAUMTEMPERATURGEFÜHRTE REGLER 6 %
KORREKTURFAKTOR F(2) FÜR RAUMTEMPERATURGEFÜHRTE REGELUNG - Raumthermostat, mechanisch - Raumthermostat, digital - Raumthermostat, digitqal mit Wochenprogrammierung 6 % 7 % 9 %
KORREKTURFAKTOR F(3) FÜR ERWEITERTE EIGENSCHAFTEN DER REGELUNG - Raumthermostat mit Erkennung offener Fenster - mit Fernbedienoption
3) HEIZSTRAHLER MIT SICHTBAR GLÜHENDEM HEIZMEDIUM < 1,2 kW VC-H0900
RAUMHEIZUNGSNUTZUNGDSGRAD -der Geräte -gefordert nach Ökodesign
KORREKTURBEDARF DURCH RAUMTEMPERATURGEFÜHRTE REGLER 30 % 31 %
KORREKTURFAKTOR F(2) FÜR RAUMTEMPERATURGEFÜHRTE REGELUNG - Raumthermostat, mechanisch - Raumthermostat, digital - Raumthermostat, digitqal mit Wochenprogrammierung 1 %
KORREKTURFAKTOR F(3) FÜR ERWEITERTE EIGENSCHAFTEN DER REGELUNG - Raumthermostat mit Erkennung offener Fenster - mit Fernbedienoption 1 % 2 % 4 %
Die Korrekturfaktoren F(2) und F(3) leisten einen positiven Betrag zum Raumheizungs- Jahresnutzgrad. Beim Korrekturfaktor F(2) kann nur eine, beim Korrekturfaktor F(3) mehrere Optionen gewählt werden. Addiert korrigieren die Faktoren den Raumheizungs-Jahresnutzungsgrad der jeweiligen Geräte.

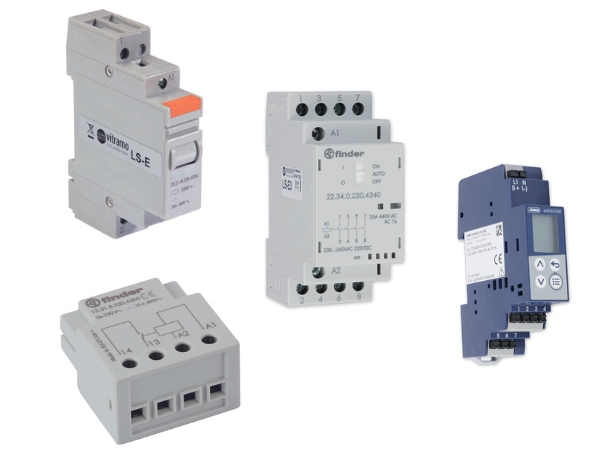

Modellübersicht

Bei Bedarf kann das digitale Steuergerät DS-P einen Heizbereich, der ein oder mehrere Heizelemente umfasst, steuern und die jeweils erreichbare Oberflächentemperatur der Heizelemente begrenzen. Dafür muss das Vitramo-Heizelement mit einem Sensor, der die Oberflächentemperatur misst, ausgerüstet sein. | Übersteigt die installierte Leistung die angegebene Schaltleistung des jeweiligen Raumthermostates, müssen die Heizelemente über zusätzliche Lastrelais z. B. Typ LS-E geschaltet werden.

Bezeichnung Abmessung Gewicht Spannung Nennstrom Leistung

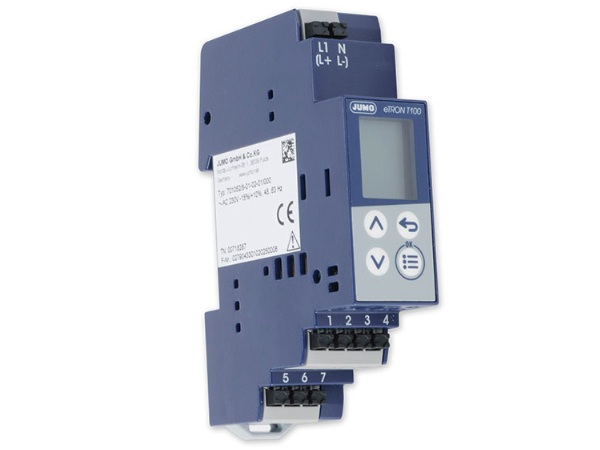

DS-P 90 x 62 x 23 mm 0,12 kg 10 A / 230 VAC

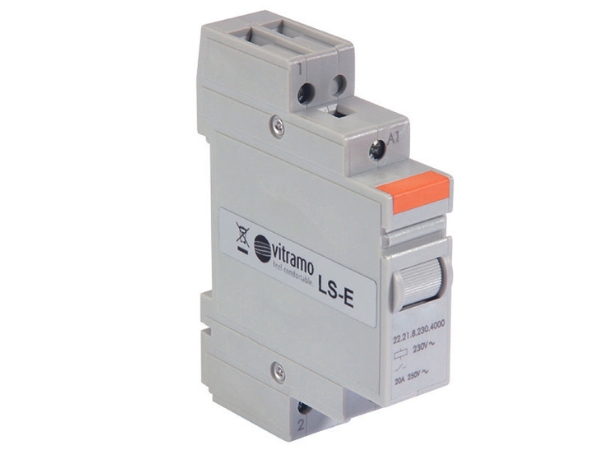

LS-E 85 x 62 x 23 mm 0,10 kg 16 A / 230 VAC

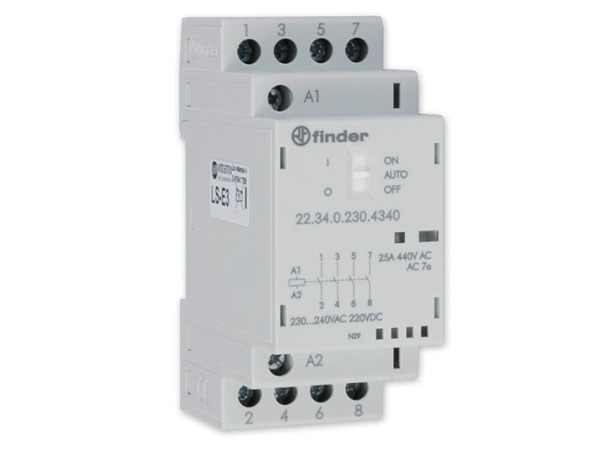

LS-E3 85 x 65 x 35 mm 0,17 kg 3 x 25 A / 230 VAC

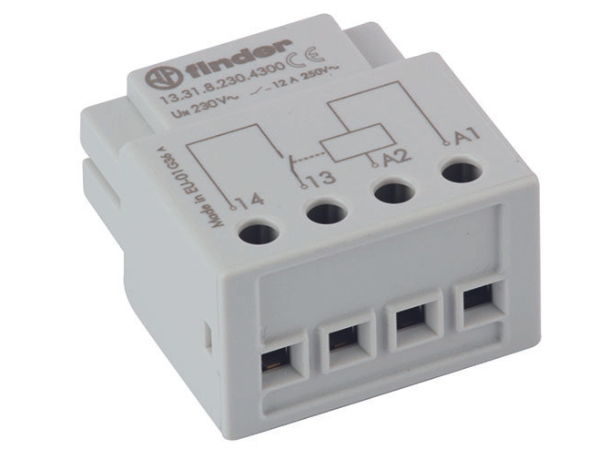

LS-EUP 39 x 65 x 17 mm 0,29 kg 12 A / 230 VAC
