Drahtlose Raumthermostate
Fernbedienteile und Empfänger
- Produktbeschreibung
- Modellübersicht
Drahtlose Raumthermostate bestehen aus einem Fernbedienteil, das als Funk-Raumtemperaturfühler zur Temperaturerfassung im Raum und als Sender dient und mindestens einem Funkempfänger als Regler, der mit einem Heizelement direkt verdrahtet ist. Da die Wochenprogrammierung um die adaptive Regelung des Heizbeginns erweitert ist, erfüllt das digitale Fernbedienteil VTX-SP ohne weitere Korrekturfaktoren wie Fensterkontakt den ökodesign konformen Betrieb von ortfesten Heizelementen und Dunkelstrahlern, sowie Heizstrahlern >1,2 kW. Übersteigt die installierte Leistung die angegebene Schaltleistung des jeweiligen Funkempfängers, dann müssen die Heizelemente über zusätzliche Empfänger oder zusätzliche Lastrelais Typ LS-E geschaltet werden. Die Regelung kann mit einem oder mehreren Fensterkontakten oder einem Gateway als Fernbedienoption ergänzt werden.
| ÖKODESIGN VERORDNUNG (EU) 2024/1103 | Vitramo-Heizgeräte sind dafür geeignet, Wärme innerhalb eines geschlossenen Raumes, in dem sich das Gerät befindet, so an den Raum zu übertragen, dass ein bestimmtes, für den Menschen angenehmes Temperaturniveau erreicht und aufrechterhalten werden kann. Für diese Art der Raumtemperierung wird die umweltgerechte Gestaltung der eingesetzten Geräte durch die Verordnung (EU) 2024/1103 (Ökodesign) bestimmt. |
|---|---|
| VORAUSSETZUNGEN ZUR ÖKODESIGNKONFORMEN INSTALLATION | Unsere Heizelemente sind ortsfeste elektrische Einzelraumheizgeräte die ohne Regler in Verkehr gebracht werden. Sie verfügen über keinen Schutzkontaktstecker oder ähnlichen Stecker, der von einem elektrotechnischen Laien in die Steckdose gesteckt werden kann. Sie dürfen so nur von einer Elektrofachkraft installiert und in Betrieb genommen werden. Zur gemäß der Verordnung (EU) 2024/1103 konformen Inbetriebnahme, müssen folgende Punkte durch den Installateur beachtet werden: • Mindestanforderungen der Regelungsfunktionen für den Regler. • Mindestanforderungen der Leistungsaufnahme für den Regler. |
| Die Mindestanforderungen der Regelungsfunktionen des Reglers richten sich nach den Gerätekategorie und Nennwärmeleistung des Heizelementes. Unsere Heizelemente werden in folgende Kategorien eingeteilt | • Ortsfeste elektrische Einzelraumheizgeräte mit einer Nennwärmeleistung von bis zu 250 W. • Ortsfeste elektrische Einzelraumheizgeräte mit einer Nennwärmeleistung von mehr als 250 W. • Ortsfeste elektrische Einzelraumheizgeräte mit sichtbar glühendem Heizelement und einer Nennwärmeleistung von bis zu 1,2 kW. |
| MÖGLICHE REGELUNGSFUNKTIONEN DER BAUREIHE VTX | |
| VTX-SP + VTX-E/ VTX-EU (BASISSYSTEM) | TW (0/0/0/4/0/0/0/0) |
| VTX-SP + VTX-E/ VTX-EU (BASISSYSTEM) + VTX-FA/ VTX-FU (FENSTERKONTAKTE ZUR ERKENNUNG OFFENER FENSTER |
TW (0/2/0/4/0/0/0/0) |
| VTX-SP + VTX-E/ VTX-EU (BASISSYSTEM) + VTX-G/ VTX-GH (GATWAY - FERNBEDIENOPTION) |
TW (0/0/3/4/0/0/0/0) |
| VTX-SP + VTX-E/ VTX-EU (BASISSYSTEM) + VTX-FA/ VTX-FU (FENSTERKONTAKTE ZUR ERKENNUNG OFFENER FENSTER + VTX-G/ VTX-GH (GATWAY - FERNBEDIENOPTION) |
TW (0/2/3/4/0/0/0/0) |
| INSTALLATIONSHINWEIS | Diese Produkte dürfen nur von einer Elektrofachkraft installiert werden und müssen gemäß der Installations- und Montageanleitung in Betrieb genommen werden. Erst dann werden die verbindlichen Ökodesign-Anforderungen der Verordnung (EU) 2024/1103 erfüllt. Für die konforme Inbetriebnahme ist die Elektrofachkraft verantwortlich. |
Modellübersicht
Drahtlose Raumthermostate bestehen aus einem Fernbedienteil, das als Funk-Raumtemperaturfühler zur Temperaturerfassung im Raum und als Sender
dient und mindestens einem Funkempfänger als Regler, der mit einem Heizelement direkt verdrahtet ist.
| Bezeichnung | Abmessung | Gewicht | Spannung | Nennstrom | Leistung |
|---|---|---|---|---|---|

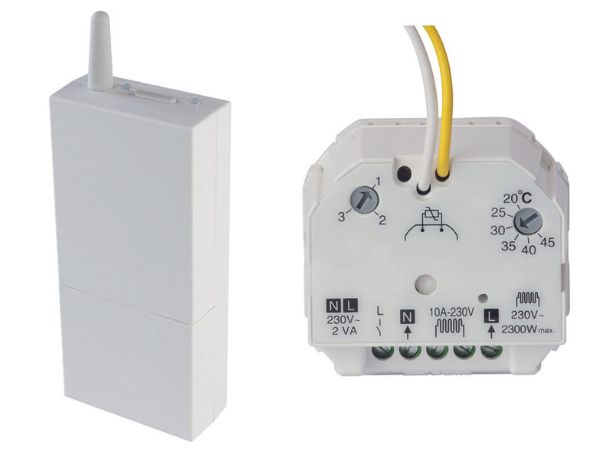

| VTX-E | 54 x 120 x 25 mm | 0,1 kg | 230 VAC 50 Hz | Schaltleistung 16 A/230 VAC | |

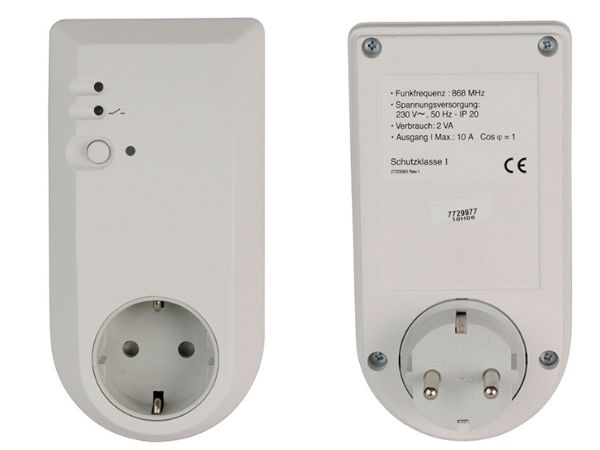

| VTX-ES | 97 x 148 x 70 mm | 0,19 kg | 230 VAC 50 Hz | Schaltleistung 10 A/230 VAC | |
| VTX-EU | 50 x 47 x 33 mm | 0,05 kg | 230 VAC 50 Hz | Schaltleistung 10 A/230 VAC | |

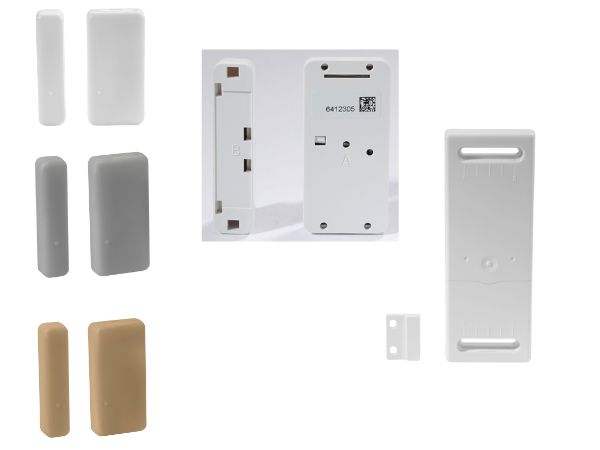

| VTX-FA | 25 x 52 x 8 mm | 0,03 kg | 1 Lithium-Batterie LR2032 Lebensdauer 3 Jahre | - | |
| VTX-FA-B | 25 x 52 x 8 mm | 0,03 kg | 1 Lithium-Batterie LR2032 Lebensdauer 3 Jahre | - | |
| VTX-FA-G | 25 x 52 x 8 mm | 0,03 kg | 1 Lithium-Batterie LR2032 Lebensdauer 3 Jahre | - | |
| VTX-FU | 42 x 116 x 8 mm | 0,04 kg | 1 Lithium-Batterie LR2032 Lebensdauer bis 3 Jahre | - | |

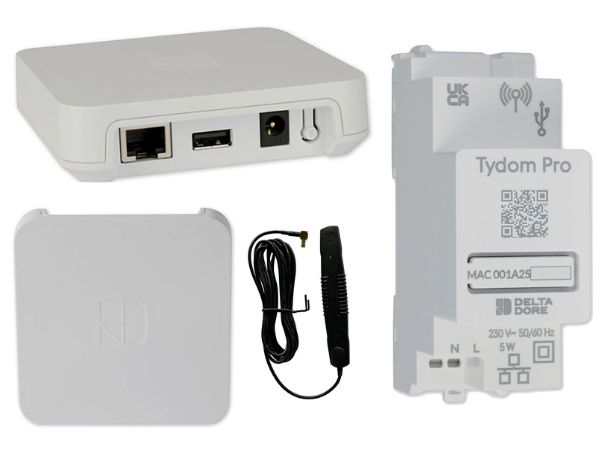

| VTX-G | 100 x 100 x 30 mm | 0,22 kg | 100-240 VAC 50-60Hz | - | |
| VTX-GH | 102 x 35 x 71 mm | 0,12 kg | 100-240 VAC 50-60Hz | - | |

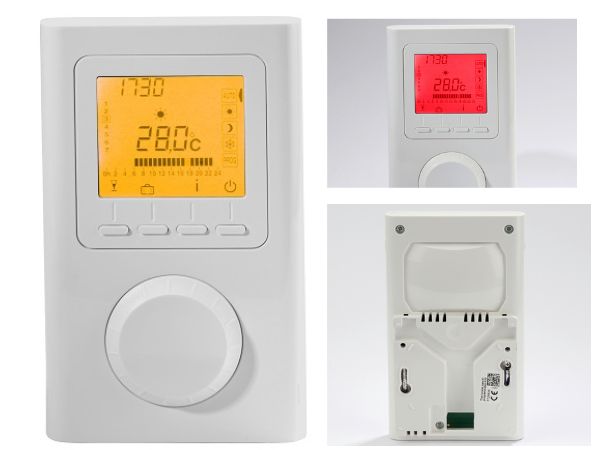

| VTX-SP | 135 x 81 x 22 mm | 0,14 kg | 2 Lithium-Batterie LR03/AAA 1,5V | ||
| VZA-VTXGH | 130 x 23 x 7 mm, Kabellänge 2,0 m | 0,15 kg | - | - | |
| VZH-VTXG | 104 x 104 x 60 | 0,04 kg | - | - |
Das Basissystem besteht aus einem Fernbedienteil VTX-SP und einem oder mehreren Funkempfängern VTX-E / VTX-EU. Durch diese Kombination ist die Mindestanforderung der Regelungsfunktionen für ortsfeste elektrische Einzelraumheizgeräte mit einer Nennwärmeleistung von mehr als 250 W abgedeckt.
Um die Regelungsfunktionen zu erweitern, können Fensterkontakte, für die Erkennung offener Fenster, und/oder ein Gateway, für die Fernbedienung, integriert werden.
Übersteigt die installierte Leistung die angegebene Schaltleistung des jeweiligen Funkempfängers, dann müssen die Heizelemente über zusätzliche Empfänger oder zusätzliche Lastrelais Typ LS-E geschaltet werden.
Diese Produkte dürfen nur von einer Elektrofachkraft installiert werden und müssen gemäß der Installations- und Montageanleitung in Betrieb genommen werden. Erst dann werden die verbindlichen Ökodesign-Anforderungen der Verordnung (EU) 2024/1103 erfüllt. Für die konforme Inbetriebnahme ist die Elektrofachkraft verantwortlich.
