Wand- Tafelinfrarotheizung
für die Aufputz-Montage an der Wand
- Produktbeschreibung
- Modellübersicht
- Galerie
- Temperaturregelung
- Montagevideo

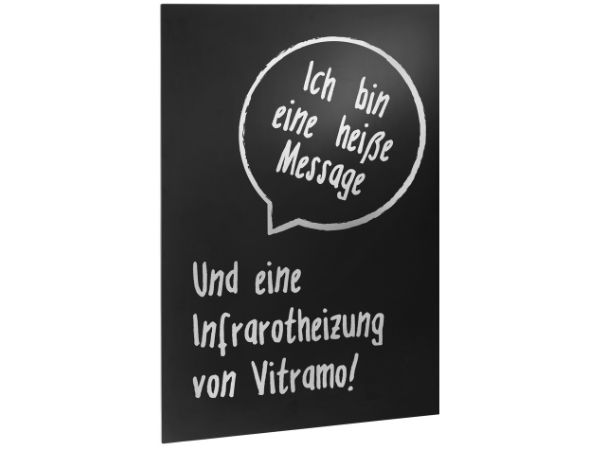

Als Infrarotheizung wird das Wand-Tafelheizelement ortsfest zur Beheizung geschlossener Räume im Wohn- und Arbeitsumfeld eingesetzt. Das Wand-Tafelheizelement der Baureihe VL-F...T ist für die Aufputz-Montage an der Wand geeignet. Dabei kann das Heizelement sowohl im Quer- als auch im Hochformat montiert werden und ist mit einfacher Tafelkreide beschreibbar. Das effektive und trotzdem dekorativ wirkende Vitramo Wandheizelement erwärmt strahlungsorientiert Wände, die den Raum umschließen und den Fußboden so differenziert, dass diese untereinander nur geringe Temperaturunterschiede aufweisen. Erst im Kontakt mit den warmen Oberflächen erwärmt sich gleichmäßig und beinahe strömungsfrei die Raumluft. Dadurch werden die Voraussetzungen der Wohnbehaglichkeit ohne unnötigen Energieeinsatz erreicht. Das Wand-Tafelheizelement wird im Sandwich-Aufbau produziert. Es besteht aus einer Einscheiben-Sicherheitsglasscheibe (ESG-Glasscheibe aus Weißglas, eisenoxidarm, 4 mm dick mit runden Ecken R=5 mm, Oberfläche matt, Farbe schwarz ähnlich RAL 9005), die rückseitig durch eine Heizschicht, die elektrische Energie in Wärme umwandelt, erwärmt wird. Diese Schicht ist glasfaserverstärkt in eine Kunststoffmasse eingebettet. Die Rückseite ist durch eine Aluminiumabdeckung, Farbe schwarz pulverbeschichtet, die auch die Seiten umschließt, komplettiert. Oberflächentemperatur max. 120 °C bei einer Umgebungstemperatur von 20 °C. Durch den thermisch getrennten Aufbau erreichen Wand-Heizelemente einen hohen Strahlungswirkungsgrad im Raum. Für den Netzanschluss sind die Heizelemente mit einem Anschlusskabel aus Silikon, Farbe schwarz, 1,2 m lang ohne Netzstecker ausgestattet. Für den Betrieb als ortsfestes Einzelraumheizgerät ist ein zusätzlicher Raumthermostat mit Wochenprogrammierung und Erkennung offener Fenster und/oder adaptiver Regelung des Heizbeginns und/oder Fernbedienoption (außerhalb des Gebäudes) erforderlich. Das Vitramo Raumthermostat VTD-UP und die der Baureihe VTX regeln Vitramo Decken- und Wandheizelemente ökodesign-konform. Vitramo-Heizelemente dürfen nur von einem Fachmann installiert werden. Vitramo ist führender Hersteller und produziert Wand- und Deckeninfrarotheizungen ausschließlich in Deutschland.
EINSATZBEREICH | ortsfest, zur Temperierung in geschlossenen max. 4 m hohen Räumen, vorzugsweise im Wohn- und Arbeitsumfeld | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TEMPERATURREGELUNG | Für den ökodesignkonformen Betrieb müssen diese Geräte mit einem externen Raumtemperaturgeführten Regler, wie unter Vitramo-Temperaturregelung beschrieben, ausgestattet werden. | ||||||||||||
| |||||||||||||
OBERFLÄCHENTEMPERATUR | max. 120 °C bei einer Umgebungstemperatur von 20 °C | ||||||||||||
HEIZMEDIUM | glasfaserverstärkter Heizmäander in Kunststoffmasse eingebettet | ||||||||||||
WÄRME EMMITIERENDE OBERFLÄCHE | ESG-Glasscheibe aus Weißglas, 4 mm dick, matt schwarz, | ||||||||||||

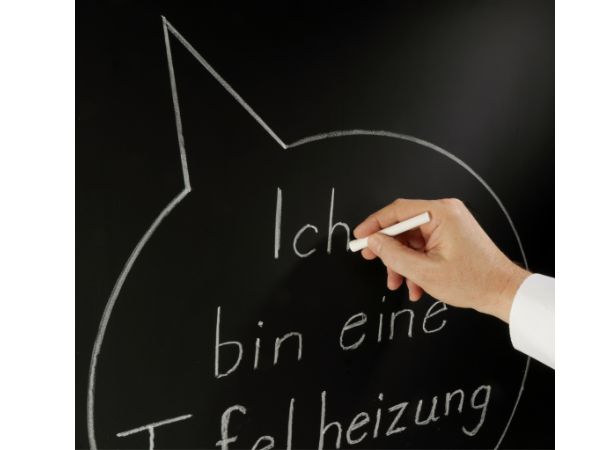

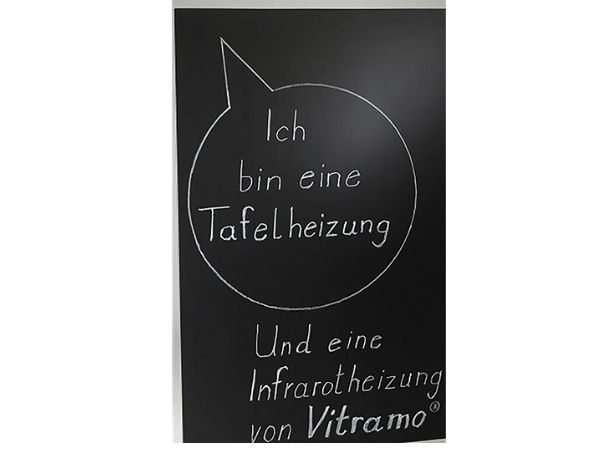

BESONDERHEIT DER OBERFLÄCHE | Mit Tafelkreide beschreibbar | ||||||||||||
FARBE DER OBERFLÄCHE | schwarz ähnlich RAL 9005 | ||||||||||||
STRAHLUNGSWIRKUNGBEREICH | bei Wandmontage k.A. möglich, da abhängig von der Raumgeometrie; die anrechenbare Heizlastabdeckung entspricht der Nennwärmeleistung. | ||||||||||||

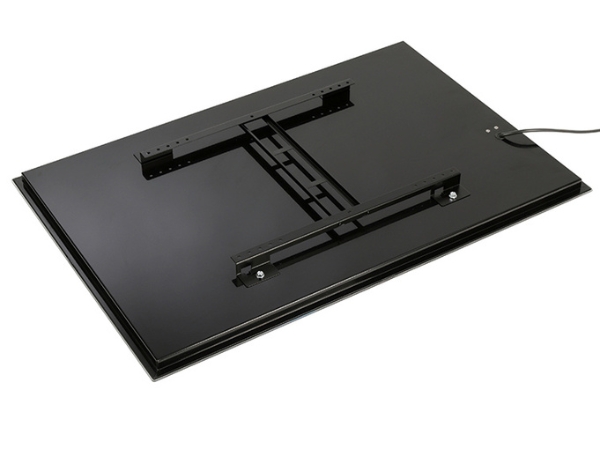

GERÄTEDECKEL | Aluminiumprofile, die die Seiten umschließen mit rückseitig themisch getrennter Aluminiumabdeckung, hochwirksam wärmegedämmt, Abdeckung pulverbeschichtet, Farbe weiß, Temperaturanstieg während des Heizbetriebs maximal 60 K über die Umgebungstemperatur | ||||||||||||
ELEKTRISCHER ANSCHLUSS | Anschlusskabel aus Silikon, 1,2m lang | ||||||||||||
SCHUTZKLASSE | 1 |
Modellübersicht
Wand-Heizelement | ESG-Glasscheibe aus Weißglas, eisenoxidarm, 4 mm dick, matt schwarz mit Tafelkreide beschreibbar
Bezeichnug | Abmessung | Gewicht | Spannung | Nennstrom | Leistung |
---|---|---|---|---|---|
VL-F06060T | 600 x 600 x 28 mm | 6,6 kg | 220-240 VAC | 1,7 A | 400 W |
VL-F09060T | 900 x 600 x 28 mm | 9,5 kg | 220-240 VAC | 2,6 A | 600 W |
VL-F12060T | 1200 x 600 x 28 mm | 12,3 kg | 220-240 VAC | 3,5 A | 800 W |
Aufbauhöhe einschließlich Befestigungsteil 55 mm, Ausführung mit Anschlusskabel aus Silikon 1,2m lang, Gerätedeckel pulverbeschichtet, Farbe schwarz
Galerie der Baureihe VL-F..T
RAUMTEMPERATURKONTROLLE MIT ERWEITERBARER REGELBARKEIT
FERNBEDIENTEILE UND EMPFÄNGER DER BAUREIHEN FUNKTHERMOSTATE UND DRAHTGEFÜHRTEs THERMOSTAT
Bezeichnug | Beschreibung | Montageart | Schaltleistung | Betriebsspannung |
---|---|---|---|---|
VTD-UP | Drahtgeführtes Digitales Fernbedienteil mit Wochenprogrammierung | In Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm | 10 A (2,2, kW) | 230 VAC 50 Hz |
VTX-E | Funkempfänger als Aufputzgerät | lose Aufputz | 16 A / 230 VAC | 230 VAC 50 Hz |
VTX-ES | Zwischenstecker, Frequenz 868 MHz | in der Schukosteckdose | 10 A / 230 VAC | 230 VAC 50 Hz |
VTX-EU | Funkempfänger zur Unterputz-Montage | Unterputzschalterdose | 10 A / 230 VAC | 230 VAC 50 Hz |
VTX-G | Gateway für die (Fern)-Bedienung mit App-Steuerung | Aufputz an der Wand | 100-240 VAC 50-60Hz | |
VTX-GH | Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A | Auf der Hutschine in der Unterverteilung | 100-240 VAC 50-60Hz | |
VTX-SP | Digitales Fernbedienteil mit Wochenprogrammierung | Aufputz-/Wandmontage, Standgerät | 2 Lithium-Bat. LR03/AAA 1,5 V |
