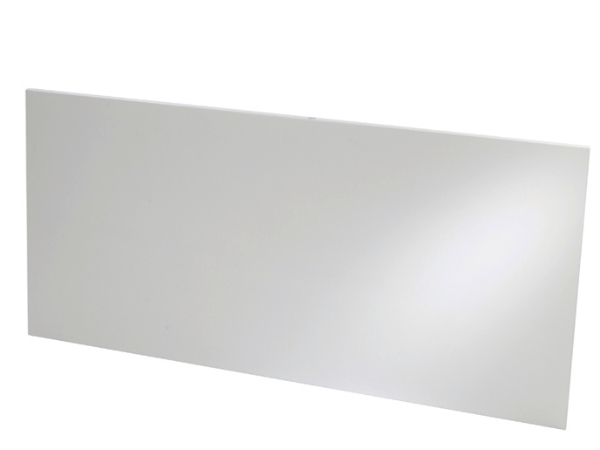

Baureihe VL-A

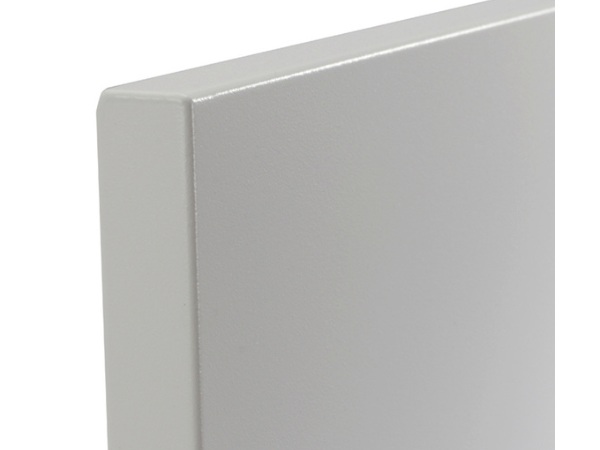

Als Infrarotheizung wird das Wand-Heizelement ortsfest zur Beheizung geschlossener Räume im Wohn- und Arbeitsumfeld eingesetzt. Die Wand-Infrarotheizung der Baureihe VL-A ist für die Aufputz-Montage an der Wand geeignet. Dabei kann das Heizelement sowohl im Quer- als auch im Hochformat montiert werden. Das effektive und trotzdem dekorativ wirkende Vitramo-Wandheizelement erwärmt strahlungsorientiert Wände, die den Raum umschließen und den Fußboden so differenziert, dass diese untereinander nur geringe Temperaturunterschiede aufweisen. Erst im Kontakt mit den warmen Oberflächen erwärmt sich gleichmäßig und beinahe strömungsfrei die Raumluft. Dadurch werden die Voraussetzungen der Wohnbehaglichkeit ohne unnötigen Energieeinsatz erreicht. Das Wand-Heizelement der Baureihe VL-A besteht aus verzinktem Stahlblech, 0,8 mm dick, die Vorderseite ist pulverbeschichtet, signalweiß ähnlich RAL 9003. Rückseitig sind die Elemente mit einem blanken Deckel geschlossen. Oberflächentemperatur max. 105 °C bei einer Umgebungstemperatur von 20 °C. Durch den thermisch getrennten Aufbau erreichen Wand-Heizelemente einen hohen Strahlungswirkungsgrad im Raum. Für den Netzanschluss sind die Heizelemente mit einem Anschlusskabel aus Silikon, Farbe schwarz, 1,2 m lang ohne Netzstecker ausgestattet. Für den Betrieb als ortsfestes Einzelraumheizgerät ist ein zusätzlicher Raumthermostat mit Wochenprogrammierung und Erkennung offener Fenster und/oder adaptiver Regelung des Heizbeginns und/oder Fernbedienoption (außerhalb des Gebäudes) erforderlich. Das Vitramo Raumthermostat VTD-UP und die der Baureihe VTX regeln Vitramo Decken- und Wandheizelemente ökodesign-konform. Vitramo-Heizelemente dürfen nur von einem Fachmann installiert werden.
EINSATZBEREICH ortsfest, zur Temperierung in geschlossenen max. 4 m hohen Räumen, vorzugsweise im Wohn- und Arbeitsumfeld
TEMPERATURREGELUNG Für den ökodesignkonformen Betrieb müssen diese Geräte mit einem externen Raumtemperaturgeführten Regler, wie unter Vitramo-Temperaturregelung beschrieben, ausgestattet werden.
MONTAGEART
- an der Decke Aufputz, geschraubt -
- an Seilen abgehängt Standard -
- in die Deckenverkleidung integriert – -
- in die Systemdecke eingelegt Nur bei VH06262 -
- an der Wand Aufputz, geschraubt Standard
OBERFLÄCHENTEMPERATUR max. 105 °C bei einer Umgebungstemperatur von 20 °C
HEIZMEDIUM Heizmatte
WÄRME EMMITIERENDE OBERFLÄCHE verzinktes Blech, 0,8mm dick
FARBE DER OBERFLÄCHE signalweiß ähnlich RAL 9003
STRAHLUNGSWIRKLUNGBEREICH bei Wandmontage k.A. möglich, da abhängig von der Raumgeometrie; die anrechenbare Heizlastabdeckung entspricht der Nennwärmeleistung.

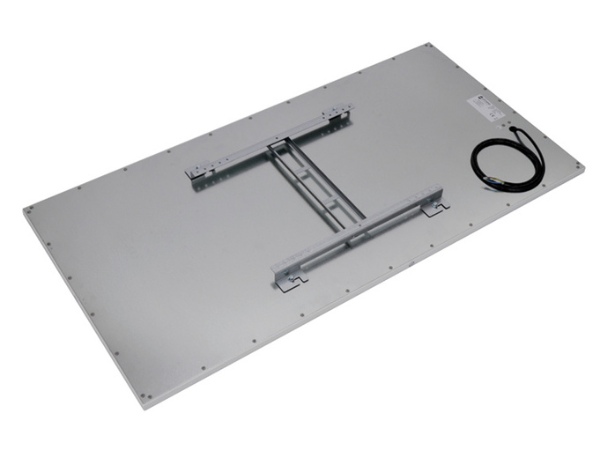

GERÄTEDECKEL rückseitige Abdeckung aus verzinkzem Blech, Oberfläche blank, Temperaturanstieg während des Heizbetriebs maximal 60 K über die Umgebungstemperatur
ELEKTRISCHER ANSCHLUSS Anschlusskabel aus Silikon, 1,2m lang
MONTAGEART horizontale und vertikale Wandmontage möglich
SCHUTZKLASSE 1
SCHUTZART IP 44

Modellübersicht

Wand-Heizelement | verzinktes Blech, 0,8 mm dick, signalweiß pulverbeschichtet ähnlich RAL 9003, horizontale und vertikale Wandmontage möglich

Bezeichnung Abmessung Gewicht Spannung Nennstrom Leistung
VL-A06060 600 x 600 x 21 mm 5,9 kg 220-240 VAC 1,6 A 360 W
VL-A09060 900 x 600 x 21 mm 8,1 kg 220-240 VAC 2,3 A 540 W
VL-A12060 1200 x 600 x 21 mm 10,7 kg 220-240 VAC 3,1 A 720 W
VL-A14078 1400 x 780 x 21 mm 15,2 kg 220-240 VAC 4,7 A 1090 W

Aufbauhöhe einschließlich Befestigungsteil 49 mm, Ausführung mit Anschlusskabel 1,2m lang, rückseitige Abdeckung aus verzinktem Blech, Oberfläche blank

Bezeichnug Beschreibung Montageart Schaltleistung Betriebsspannung
VTX-E Funkempfänger als Aufputzgerät lose Aufputz 16 A / 230 VAC 230 VAC 50 Hz
VTX-ES Zwischenstecker, Frequenz 868 MHz in der Schukosteckdose 10 A / 230 VAC 230 VAC 50 Hz
VTX-EU Funkempfänger zur Unterputz-Montage Unterputzschalterdose 10 A / 230 VAC 230 VAC 50 Hz
VTX-SP Digitales Fernbedienteil mit Wochenprogrammierung Aufputz-/Wandmontage, Standgerät 2 Lithium-Bat. LR03/AAA 1,5 V
VTD-UP Drahtgeführtes Digitales Fernbedienteil mit Wochenprogrammierung In Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm 10 A (2,2, kW) 230 VAC 50 Hz
VTX-G Gateway für die (Fern)-Bedienung mit App-Steuerung Aufputz an der Wand 100-240 VAC 50-60Hz
VTX-GH Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A Auf der Hutschine in der Unterverteilung 100-240 VAC 50-60Hz

Bezeichnug Beschreibung Abmessung Gewicht Leistung

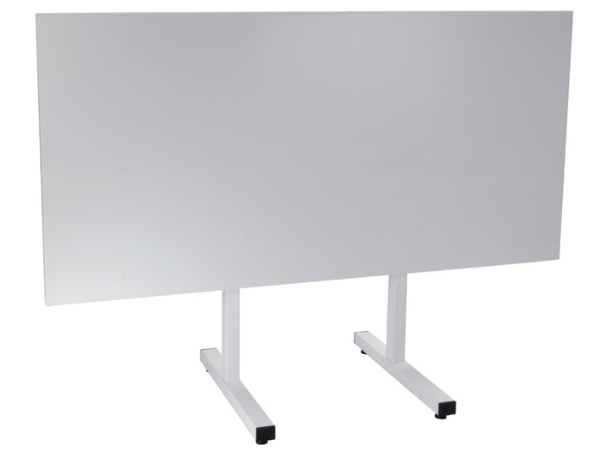

VZF-VLA73 Standfüße für Baureihe VL-A Höhe 730 mm 2,5 kg
VZF-VLA84 Standfüße für Baureihe VL-A Höhe 835 mm 3,0 kg
VZF-VLA94 Standfüße für Baureihe VL-A Höhe 935 mm 3,0 kg
