Wand- Infrarotheizung
für die Aufputz-Montage an der Wand
- Produktbeschreibung
- Modellübersicht
- Galerie
- Temperaturregelung
- Zubehör: Standfüsse
- Montagevideo
Als Infrarotheizung wird das Wand-Heizelement ortsfest zur Beheizung geschlossener Räume im Wohn- und Arbeitsumfeld eingesetzt. Die Wand-Infrarotheizung der Baureihe VL-A ist für die Aufputz-Montage an der Wand geeignet. Dabei kann das Heizelement sowohl im Quer- als auch im Hochformat montiert werden. Das effektive und trotzdem dekorativ wirkende Vitramo-Wandheizelement erwärmt strahlungsorientiert Wände, die den Raum umschließen und den Fußboden so differenziert, dass diese untereinander nur geringe Temperaturunterschiede aufweisen. Erst im Kontakt mit den warmen Oberflächen erwärmt sich gleichmäßig und beinahe strömungsfrei die Raumluft. Dadurch werden die Voraussetzungen der Wohnbehaglichkeit ohne unnötigen Energieeinsatz erreicht.
| EINSATZBEREICH | ortsfest, zur Temperierung in geschlossenen max. 4 m hohen Räumen, vorzugsweise im Wohn- und Arbeitsumfeld. | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMPERATURREGELUNG | Für den ökodesignkonformen Betrieb müssen diese Geräte mit einem externen Raumtemperaturgeführten Regler, wie unter Vitramo-Temperaturregelung beschrieben, ausgestattet werden. | ||||||||||||
| |||||||||||||
| OBERFLÄCHENTEMPERATUR | max. 105 °C bei einer Umgebungstemperatur von 20 °C | ||||||||||||
| HEIZMEDIUM | Heizmatte | ||||||||||||
| WÄRME EMMITIERENDE OBERFLÄCHE | verzinktes Blech, 0,8mm dick | ||||||||||||
| FARBE DER OBERFLÄCHE | signalweiß ähnlich RAL 9003 | ||||||||||||
| STRAHLUNGSWIRKLUNGBEREICH | bei Wandmontage k.A. möglich, da abhängig von der Raumgeometrie; die anrechenbare Heizlastabdeckung entspricht der Nennwärmeleistung. | ||||||||||||
| GERÄTEDECKEL | rückseitige Abdeckung aus verzinkzem Blech, Oberfläche blank, Temperaturanstieg während des Heizbetriebs maximal 60 K über die Umgebungstemperatur | ||||||||||||
| ELEKTRISCHER ANSCHLUSS | Anschlusskabel aus Silikon, 1,2m lang | ||||||||||||
| MONTAGEART | horizontale und vertikale Wandmontage möglich | ||||||||||||
| SCHUTZKLASSE | I | ||||||||||||
Modellübersicht
Wand-Heizelement | verzinktes Blech, 0,8 mm dick, signalweiß pulverbeschichtet ähnlich RAL 9003, horizontale und vertikale Wandmontage möglich
| Bezeichnung | Abmessung | Gewicht | Spannung | Nennstrom | Leistung |
|---|---|---|---|---|---|
| VL-A06060 | 600 x 600 x 21 mm | 5,9 kg | 220-240 VAC | 1,6 A | 360 W |
| VL-A09060 | 900 x 600 x 21 mm | 8,1 kg | 220-240 VAC | 2,3 A | 540 W |
| VL-A12060 | 1200 x 600 x 21 mm | 10,7 kg | 220-240 VAC | 3,1 A | 720 W |
| VL-A14078 | 1400 x 780 x 21 mm | 15,2 kg | 220-240 VAC | 4,7 A | 1090 W |

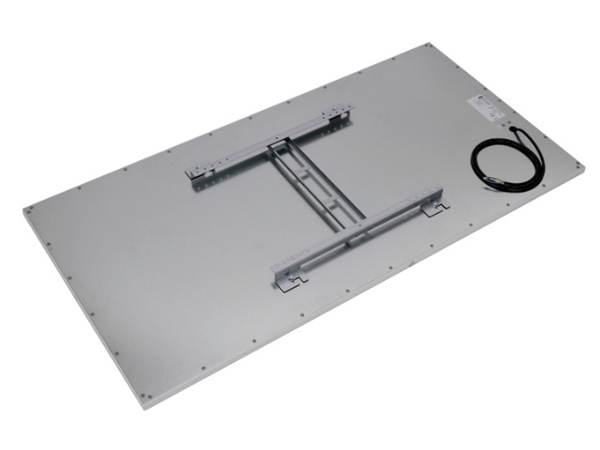

Aufbauhöhe einschließlich Befestigungsteil 49 mm, Ausführung mit Anschlusskabel 1,2m lang, rückseitige Abdeckung aus verzinktem Blech, Oberfläche blank

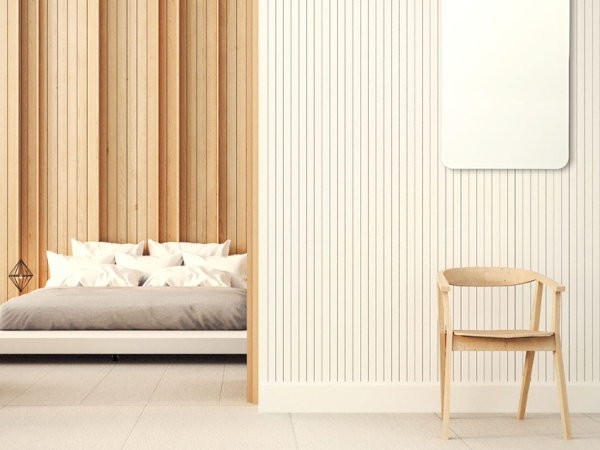

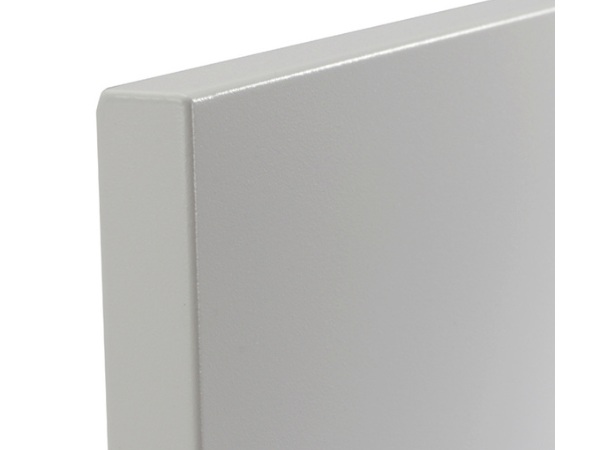

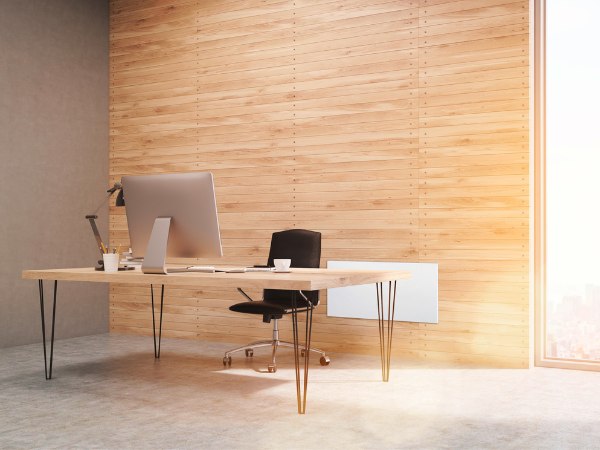

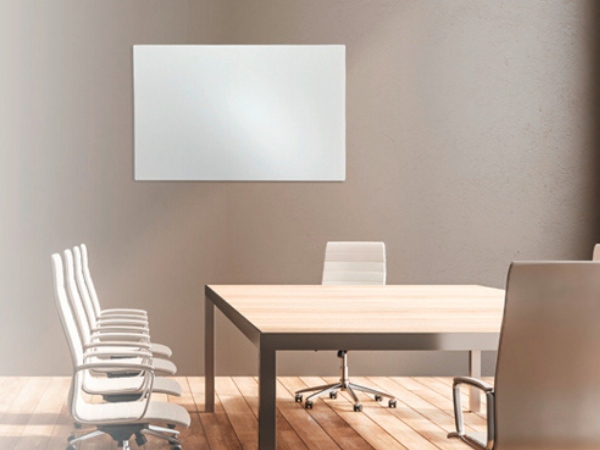

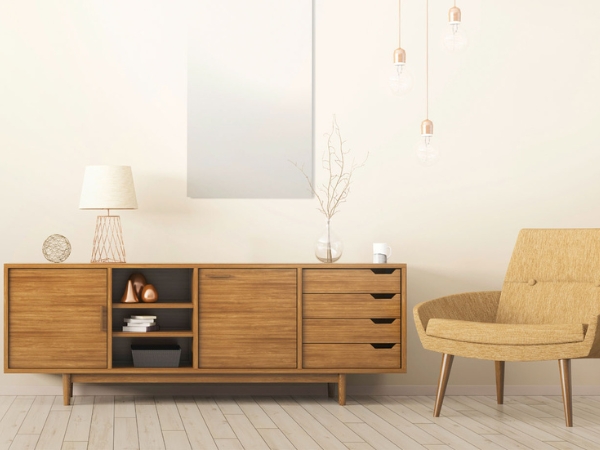

Galerie der Baureihe VL-A
Temperaturregelung
| Bezeichnug | Beschreibung | Montageart | Schaltleistung | Betriebsspannung |
|---|---|---|---|---|
| VTX-E | Funkempfänger als Aufputzgerät | lose Aufputz | 16 A / 230 VAC | 230 VAC 50 Hz |
| VTX-ES | Zwischenstecker, Frequenz 868 MHz | in der Schutzkontaktsteckdose | 10 A / 230 VAC | 230 VAC 50 Hz |
| VTX-EU | Funkempfänger zur Unterputz-Montage | Unterputzschalterdose | 10 A / 230 VAC | 230 VAC 50 Hz |
| VTX-SP | Digitales Fernbedienteil mit Wochenprogrammierung | Aufputz-/Wandmontage, Standgerät | 2 Lithium-Bat. LR03/AAA 1,5 V | |
| VTD-UP | Drahtgeführtes Digitales Fernbedienteil mit Wochenprogrammierung | In Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm | 10 A (2,2, kW) | 230 VAC 50 Hz |
| VTX-G | Gateway für die (Fern)-Bedienung mit App-Steuerung | Aufputz an der Wand | 100-240 VAC 50-60Hz | |
| VTX-GH | Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A | Auf der Hutschine in der Unterverteilung | 100-240 VAC 50-60Hz |

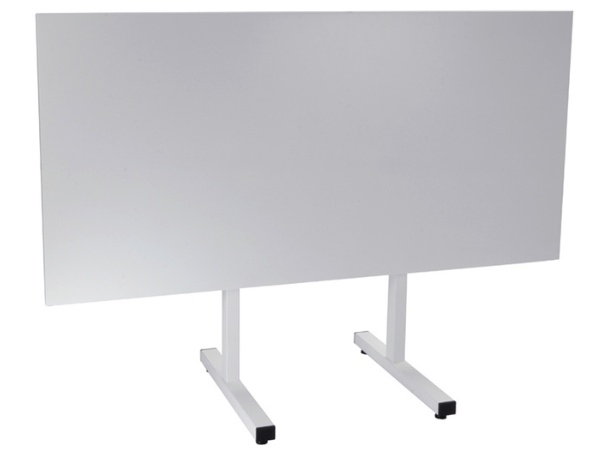

Standfüße für die Baureihe VL-A
| Bezeichnug | Beschreibung | Abmessung | Gewicht | Leistung |
|---|---|---|---|---|
| VZF-VLA73 | Standfüße für Baureihe VL-A | Höhe 730 mm | 2,5 kg | |
| VZF-VLA84 | Standfüße für Baureihe VL-A | Höhe 835 mm | 3,0 kg | |
| VZF-VLA94 | Standfüße für Baureihe VL-A | Höhe 935 mm | 3,0 kg |
