Elektro-Flächenspeicherheizung der Baureihe VFX
mit integriertem Funkempfänger
- Produktbeschreibung
- Modellübersicht
- Temperaturregelung
- Zubehör: Standfüsse und Laufrollen
Ob privat oder gewerblich, die Elektro-Teilspeicherheizung eignet sich als Hauptwärmequelle und als Zusatzheizung in geschlossenen Räumen. Aufgrund Ihrer Vielseitigkeit sind sie nahezu überall einsetzbar und können auch gut in Verbindung mit Photovoltaikanlagen eingesetzt werden.
Die Elektro-Flächenspeicherheizungen sind so konzipiert, dass die Wärme fast ohne Energieverlust direkt in den Spezial-Keramik-Platten gespeichert wird. Die Heizleiter werden in einem speziellen Verfahren in den Stein eingegossen. Somit wird die Energie direkt im Stein fast vollständig in Speicherwärme umgewandelt. Noch lange nach dem Abschalten der Energiezufuhr wird Wärme abgegeben. Der Speicherstein befindet sich direkt am Gehäuse. Die Heizrippen sind einzeln angeschweißt. Die gerippte Bauweise sorgt für einen korrekten Ausgleich von Strahlungs- und Konvektionswärme.
Teilspeicherheizungen können einfach an eine Schutzkontaktsteckdose oder fest an einer vorhandenen Leitung angeschlossen werden.
Sie sind für Wandmontage konzipiert. Als Zubehör sind für Teilspeicherheizungen mit niedriger und mittlerer Höhe Standfüße und Laufrollen erhältlich (nicht geeignet für hohe Teilspeicherheizungen), deren Einsatz gemäß der Ökodesign-Richtlinie aber nur in gut isolierten Räumen oder für den gelegentlichen Gebrauch erlaubt ist.
| EINSATZBEREICH | ortsfest, zur Temperierung in geschlossenen max. 3 m hohen Räumen, vorzugsweise iin Badezimmern im Wohn- und Arbeitsumfeld. | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMPERATURREGELUNG | Für den ökodesignkonformen Betrieb sind diese Geräte mit einem integrierten Funkempfänger ausgestattet, der mit einem externen Funkthermostat kombiniert werden muß. | ||||||||||||
| |||||||||||||
| OBERFLÄCHENTEMPERATUR | Vorne und hinten max. 75 °C bei einer Umgenbungstemperatur von 20 °C. | ||||||||||||
| HEIZMEDIUM | In Speicherstein eingegossener Heizleiter aus hochwertigem Chrom-Nickel-Stahl. | ||||||||||||
| WÄRME EMMITIERENDE OBERFLÄCHE | Pulverbeschichtetes Rippenblech | ||||||||||||
| FARBE DER OBERFLÄCHE | signalweiß ähnlich RAL 9003 | ||||||||||||
| STRAHLUNGSWIRKLUNGBEREICH | bei Wandmontage k.A. möglich, da abhängig von der Raumgeometrie; die anrechenbare Heizlastabdeckung entspricht der Nennwärmeleistung. | ||||||||||||
| ELEKTRISCHER ANSCHLUSS | Anschlusskabel, 1,5m lang mit Schutzkontaktstecker | ||||||||||||
| MONTAGEART | Aufputzmontage an der Wand | ||||||||||||
| ZUBEHÖR | Teilspeicherheizungen mit niedriger und mittlerer Höhe sind kombinierbar mit Standfüssen VZ-VF-SF und Laufrollen VZ-VF-LR. Nicht geeignet für hohe Teilspeicherheizungen. Nur für den gelegentlich Gebrauch in gut isolierten Räumen. | ||||||||||||
| SCHUTZKLASSE | I | ||||||||||||
| SCHUTZART | IP20 | ||||||||||||
Modellübersicht
Teilspeicherheizung | Pulverbeschichtetes Rippenblech, Signalweiß, ähnlich RAL 9003, eingebauter Funkempfänger, der mit einem externen Funkthermostat VTX-SP kombiniert wird.
| Bezeichnung | Abmessung | Gewicht | Spannung | Nennstrom | Leistung |
|---|---|---|---|---|---|

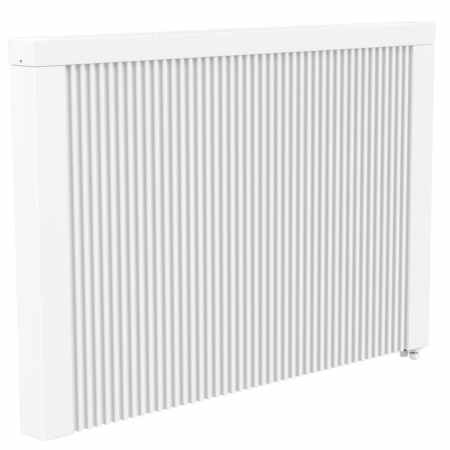

| VFX-0500M | Flächenspeicherheizung mit 0500 Watt | 380 x 630 x 70 mm | 22 kg | 220-240 VAC | 2,1 A | 500 W |

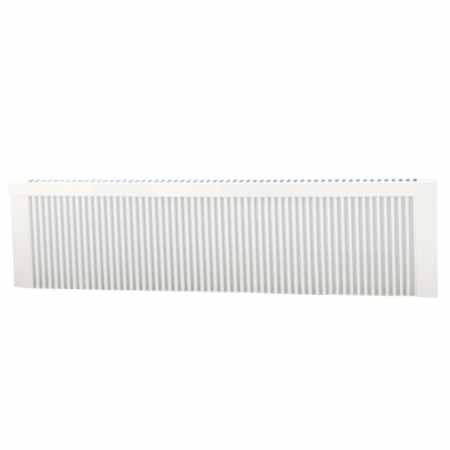

| VFX-1200H | Flächenspeicherheizung mit 1200 Watt | 380 x 1240 x 70 mm | 60 kg | 220-240 VAC | 5,2 A | 1200 W |
| VFX-1200M | Flächenspeicherheizung mit 1200 Watt | 680 x 630 x 70 mm | 36 kg | 220-240 VAC | 5,2 A | 1200 W |
| VFX-1200N | Flächenspeicherheizung mit 1200 Watt | 380 x 1240 x 70 mm | 36,5 kg | 220-240 VAC | 5,2 A | 1200 W |
| VFX-1600N | Flächenspeicherheizung mit 1600 Watt | 1280 x 340 x 70 mm | 37 kg | 220-240 VAC | 6,9 A | 1600 W |
| VFX-1800H | Flächenspeicherheizung mit 1800 Watt | 550 x 1240 x 70 mm | 58 kg | 220-240 VAC | 7,8 A | 1800 W |
| VFX-1800M | Flächenspeicherheizung mit 1800 Watt | 980 x 630 x 70 mm | 50 kg | 220-240 VAC | 7,8 A | 1800 W |
| VFX-2400M | Flächenspeicherheizung mit 2400 Watt | 1280 x 630 x 70 mm | 62 kg | 220-240 VAC | 10,4 A | 2400 W |
| VFX-2800M | Flächenspeicherheizung mit 2800 Watt | 1580 x 630 x 70 mm | 82 kg | 220-240 VAC | 12,1 A | 2800 W |
Ausführung mit Anschlusskabel 1,5m lang mit Schutzkontaktstecker
Temperaturregelung
RAUMTEMPERATURKONTROLLE MIT ERWEITERBARER REGELBARKEIT
FERNBEDIENTEIL VTX-SP und Gateway VTX-G zur Kombination mit integriertem Funkempfänger
| Bezeichnug | Beschreibung | Montageart | Schaltleistung | Betriebsspannung |
|---|---|---|---|---|
| VTX-SP | Digitales Fernbedienteil mit Wochenprogrammierung | Aufputz-/Wandmontage, Standgerät | 2 Lithium-Bat. LR03/AAA 1,5 V | |
| VTX-G | Gateway für die (Fern)-Bedienung mit App-Steuerung | Aufputz an der Wand | 100-240 VAC 50-60Hz | |
| VTX-GH | Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A | Auf der Hutschine in der Unterverteilung | 100-240 VAC 50-60Hz |
Standfüße und Laufrollen für die Baureihe VFX
STANDFÜSSE UND LAUFROLLEN FÜR TEILSPEICHER MIT NIEDRIGER UND MITTLERER HÖHE DER BAUREIHE VFX
| Bezeichnug | Beschreibung | Abmessung | Gewicht | Leistung |
|---|---|---|---|---|
| VZ-VF-LR | Laufrollen für Baureihe VFS und VFX | 285x35x220 mm | 0,5 kg | |
| VZ-VF-SF | Standfüße für Baureihe VFS und VFX | 255x35x220 mm | 0,5 kg |
