Wand- Tafelinfrarotheizung
für die Aufputz-Montage an der Wand
- Produktbeschreibung
- Modellübersicht
- Temperaturregelung
- Montagevideo

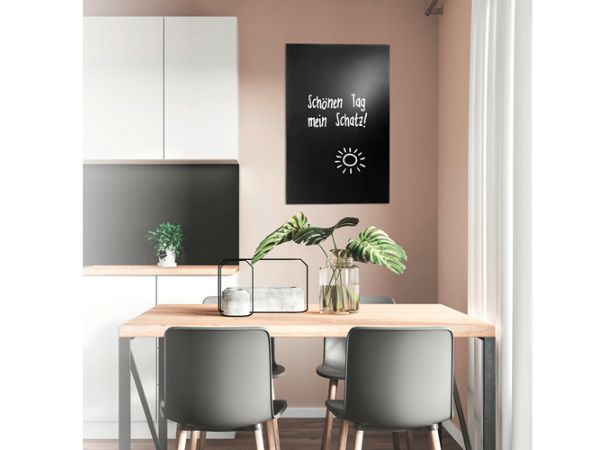

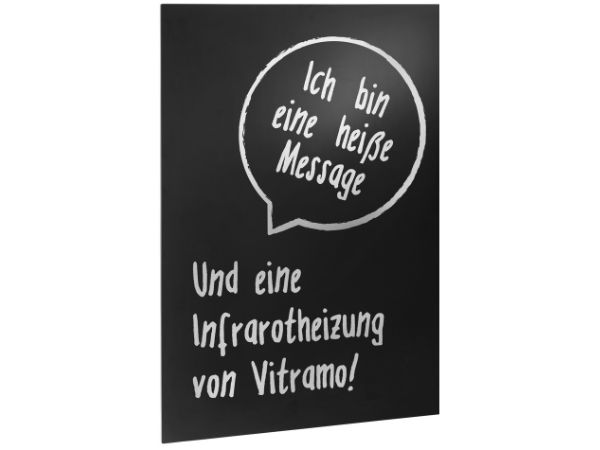

Als Infrarotheizung wird das Wand-Tafelheizelement ortsfest zur Beheizung geschlossener Räume im Wohn- und Arbeitsumfeld eingesetzt. Das Wand-Tafelheizelement der Baureihe VL-F_T ist für die Aufputz-Montage an der Wand geeignet. Dabei kann das Heizelement sowohl im Quer- als auch im Hochformat montiert werden und ist mit einfacher Tafelkreide beschreibbar.
Das effektive und trotzdem dekorativ wirkende Vitramo Wandheizelement erwärmt strahlungsorientiert Wände, die den Raum umschließen und den Fußboden so differenziert, dass diese untereinander nur geringe Temperaturunterschiede aufweisen. Erst im Kontakt mit den warmen Oberflächen erwärmt sich gleichmäßig und beinahe strömungsfrei die Raumluft. Dadurch werden die Voraussetzungen der Wohnbehaglichkeit ohne unnötigen Energieeinsatz erreicht.
| EINSATZBEREICH | ortsfest, zur Temperierung in geschlossenen max. 4 m hohen Räumen, vorzugsweise im Wohn- und Arbeitsumfeld | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMPERATURREGELUNG | Für den ökodesignkonformen Betrieb müssen diese Geräte mit einem externen Raumtemperaturgeführten Regler, wie unter Vitramo-Temperaturregelung beschrieben, ausgestattet werden. | ||||||||||||
| |||||||||||||
| OBERFLÄCHENTEMPERATUR | max. 120 °C bei einer Umgebungstemperatur von 20 °C | ||||||||||||
| HEIZMEDIUM | glasfaserverstärkter Heizmäander in Kunststoffmasse eingebettet | ||||||||||||
| WÄRME EMMITIERENDE OBERFLÄCHE | ESG-Glasscheibe aus Weißglas, 4 mm dick, matt schwarz, | ||||||||||||
| BESONDERHEIT DER OBERFLÄCHE | Mit Tafelkreide beschreibbar | ||||||||||||
| FARBE DER OBERFLÄCHE | schwarz ähnlich RAL 9005 | ||||||||||||
| STRAHLUNGSWIRKUNGBEREICH | bei Wandmontage k.A. möglich, da abhängig von der Raumgeometrie; die anrechenbare Heizlastabdeckung entspricht der Nennwärmeleistung. | ||||||||||||

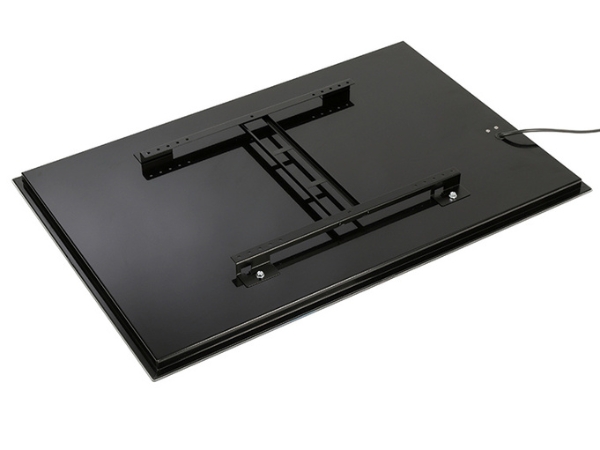

| GERÄTEDECKEL | Aluminiumprofile, die die Seiten umschließen mit rückseitig themisch getrennter Aluminiumabdeckung, hochwirksam wärmegedämmt, Abdeckung pulverbeschichtet, Farbe weiß, Temperaturanstieg während des Heizbetriebs maximal 60 K über die Umgebungstemperatur | ||||||||||||
| ELEKTRISCHER ANSCHLUSS | Anschlusskabel aus Silikon, 1,2m lang | ||||||||||||
| SCHUTZKLASSE | I | ||||||||||||
Modellübersicht
Wand-Heizelement | ESG-Glasscheibe aus Weißglas, eisenoxidarm, 4 mm dick, matt schwarz mit Tafelkreide beschreibbar
| Bezeichnung | Abmessung | Gewicht | Spannung | Nennstrom | Leistung |
|---|---|---|---|---|---|
| VL-F06060T | 600 x 600 x 28 mm | 6,6 kg | 220-240 VAC | 1,7 A | 400 W |
| VL-F09060T | 900 x 600 x 28 mm | 9,5 kg | 220-240 VAC | 2,6 A | 600 W |
| VL-F12060T | 1200 x 600 x 28 mm | 12,3 kg | 220-240 VAC | 3,5 A | 800 W |
Aufbauhöhe einschließlich Befestigungsteil 55 mm, Ausführung mit Anschlusskabel aus Silikon 1,2m lang, Gerätedeckel pulverbeschichtet, Farbe schwarz
Temperaturregelung
RAUMTEMPERATURKONTROLLE MIT ERWEITERBARER REGELBARKEIT
FERNBEDIENTEILE UND EMPFÄNGER DER BAUREIHEN FUNKTHERMOSTATE UND DRAHTGEFÜHRTEs THERMOSTAT
| Bezeichnug | Beschreibung | Montageart | Schaltleistung | Betriebsspannung |
|---|---|---|---|---|
| VTD-UP | Drahtgeführtes Digitales Fernbedienteil mit Wochenprogrammierung | In Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm | 10 A (2,2, kW) | 230 VAC 50 Hz |
| VTX-E | Funkempfänger als Aufputzgerät | lose Aufputz | 16 A / 230 VAC | 230 VAC 50 Hz |
| VTX-ES | Zwischenstecker, Frequenz 868 MHz | in der Schutzkontaktsteckdose | 10 A / 230 VAC | 230 VAC 50 Hz |
| VTX-EU | Funkempfänger zur Unterputz-Montage | Unterputzschalterdose | 10 A / 230 VAC | 230 VAC 50 Hz |
| VTX-G | Gateway für die (Fern)-Bedienung mit App-Steuerung | Aufputz an der Wand | 100-240 VAC 50-60Hz | |
| VTX-GH | Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A | Auf der Hutschine in der Unterverteilung | 100-240 VAC 50-60Hz | |
| VTX-SP | Digitales Fernbedienteil mit Wochenprogrammierung | Aufputz-/Wandmontage, Standgerät | 2 Lithium-Bat. LR03/AAA 1,5 V |
