Unterbank- Infrarotheizung
für die Montage unter Kirchenbänken

  • Produktbeschreibung
  • Modellübersicht
  • Galerie
  • Temperaturregelung

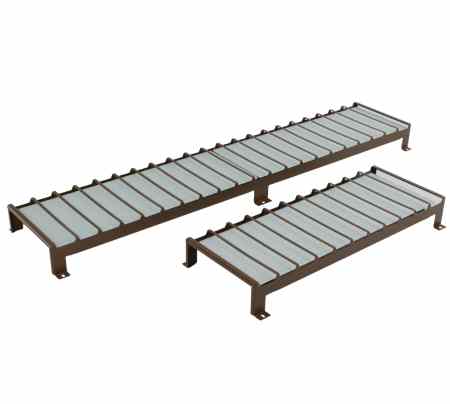

Baureihe VKB
Als Infrarotheizung wird das Kirchenbank-Heizelement VKB-0280 ortsfest zur Beheizung von Kirchen, unter Bänken montiert, eingesetzt. Die wärmeemittierende Oberfläche bildet eine ESGGlasscheibe aus Weißglas (eisenoxidarm, satiniert, 5mm dick, Standardfarbe der Oberfläche weiß ähnlich RAL 9010), die rückseitig durch eine Heizschicht, die elektrische Energie in Wärme umwandelt, erwärmt wird. Ein grobmaschiges Metallgitter schützt die Glasscheibe gegen direkte Berührungen und Beschädigungen. Der Netzanschluss erfolgt über einen Gerätestecker. Das Heizelement verfügt über einen Eingangs- und einen durchgeschleiften Ausgangsstecker, was die Verkabelung von mehreren Heizelementen unter einer Kirchenbank vereinfacht. Die Anschlussbuchse und der Anschlussstecker werden lose mitgeliefert. Die Oberflächentemperatur der Glasscheibe beträgt maximal 150 °C und die des Schutzgitters maximal 75 °C bei einer Umgebungstemperatur von 20 °C. Die Standardfarbe des Gitters ist matt Blassbraun ähnlich RAL 8025.Für den Betrieb als ortsfestes Einzelraumheizgerät ist ein zusätzlicher Raumthermostat mit Wochenprogrammierung und Erkennung offener Fenster und/oder adaptiver Regelung des Heizbeginns und/oder Fernbedienoption (außerhalb des Gebäudes) erforderlich. Das Vitramo Raumthermostat VTD-UP und die der Baureihe VTX regeln Vitramo Decken- und Wandheizelemente ökodesign-konform. Vitramo-Heizelemente dürfen nur von einem Fachmann installiert werden.
EINSATZBEREICH ortsfest, zur Temperierung in geschlossenen Räumen, vorzugsweise in Kirchen.
TEMPERATURREGELUNG Für den ökodesignkonformen Betrieb müssen diese Geräte mit einem externen Raumtemperaturgeführten Regler, wie unter Vitramo-Temperaturregelung beschrieben, ausgestattet werden.
MONTAGEART
- an der Decke Aufputz, geschraubt -
- an Seilen abgehängt Standard -
- in die Deckenverkleidung integriert – -
- in die Systemdecke eingelegt Nur bei VH06262 -
- an der Wand Aufputz, geschraubt -
- unter der Kirchenbank montiert Standard
OBERFLÄCHENTEMPERATUR DER WÄRMEEMITTIERENDEN FLÄCHE max. 150 °C bei einer Umgebungstemperatur von 20 °C
HEIZMEDIUM glasfaserverstärkter Heizmäander in Kunststoffmasse eingebettet
WÄRME EMMITIERENDE OBERFLÄCHE ESG-Glasscheibe aus Weißglas, glatt, 5 mm dick
FARBE DER OBERFLÄCHE weiß ähnlich RAL 9010
GEHÄUSE Grobmaschiges Metallgitter, Standardfarbe matt blassbraun, ähnlich RAL8025.
NETZANSCHLUSS Gerätestecker ohne Anschlusskabel. Das Heizelement verfügt über einen Eingangs- und einen durchgeschliffenen Ausgangsstecker.
SCHUTZKLASSE 1

Modellübersicht

Kirchenbank-Infrarotheizung | ESG-Glasscheibe aus Weißglas, eisenoxidarm, satiniert, 5 mm dick, Standardfarbe weiß ähnlich RAL 9010

Bezeichnung Abmessung Gewicht Spannung Nennstrom Leistung

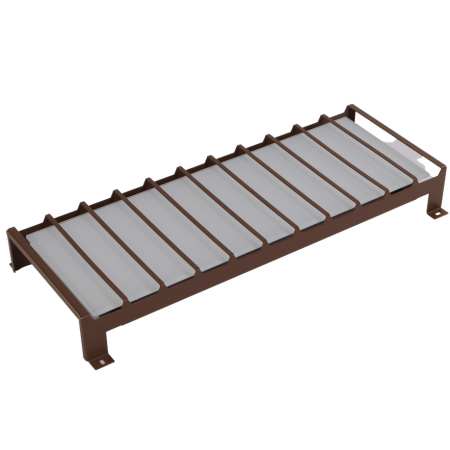

VKB-0140 646 x 272 x 80 mm 3,75 kg 220-240 VAC 0,6 A 140 W
VKB-0280 1276 x 272 x 80 mm 7,33 kg 220-240 VAC 1,2 A 280 W

Aufbauhöhe 80 mm, Gerätestecker ohne Anschlusskabel. Das Heizelement verfügt über einen Eingangs- und einen durchgeschliffenen Ausgangsstecker. Gehäuse - grobmaschiges Metallgitter, Standardfarbe matt blassbraun, ähnlich RAL8025

RAUMTEMPERATURKONTROLLE MIT ERWEITERBARER REGELBARKEIT
FERNBEDIENTEILE UND EMPFÄNGER DER BAUREIHEN FUNKTHERMOSTATE UND DRAHTGEFÜHRTEs THERMOSTAT

Bezeichnug Beschreibung Montageart Schaltleistung Betriebsspannung
VTD-UP Drahtgeführtes Digitales Fernbedienteil mit Wochenprogrammierung In Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm 10 A (2,2, kW) 230 VAC 50 Hz
VTX-E Funkempfänger als Aufputzgerät lose Aufputz 16 A / 230 VAC 230 VAC 50 Hz
VTX-ES Zwischenstecker, Frequenz 868 MHz in der Schukosteckdose 10 A / 230 VAC 230 VAC 50 Hz
VTX-EU Funkempfänger zur Unterputz-Montage Unterputzschalterdose 10 A / 230 VAC 230 VAC 50 Hz
VTX-G Gateway für die (Fern)-Bedienung mit App-Steuerung Aufputz an der Wand 100-240 VAC 50-60Hz
VTX-GH Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A Auf der Hutschine in der Unterverteilung 100-240 VAC 50-60Hz
VTX-SP Digitales Fernbedienteil mit Wochenprogrammierung Aufputz-/Wandmontage, Standgerät 2 Lithium-Bat. LR03/AAA 1,5 V
