Decken-Heizelement der Baureihe VH-I für den Einbau in die Deckenverkleidung
Produktbeschreibung
Modellübersicht
Galerie
Temperaturregelung
Montagevideo
Als Infrarotheizung wird das Decken-Heizelement ortsfest zur Beheizung geschlossener Räume im Wohn- und Arbeitsumfeld eingesetzt. Die Decken-Infrarotheizung der Baureihe VH-I ist für den Einbau in die Deckenverkleidung beispielsweise in eine Gipskarton- oder Holz-Decke geeignet. Das effektive und trotzdem kleinformatige Vitramo-Deckenheizelement erwärmt strahlungsorientiert Wände, die den Raum umschließen und den Fußboden so differenziert, dass diese untereinander nur geringe Temperaturunterschiede aufweisen. Erst im Kontakt mit den warmen Oberflächen erwärmt sich gleichmäßig und beinahe strömungsfrei die Raumluft. Dadurch werden die Voraussetzungen der Wohnbehaglichkeit ohne unnötigen Energieeinsatz erreicht. Die Decken-Infrarotheizung der Baureihe VH-I wird im Sandwich-Aufbau produziert. Sie besteht aus einer Einscheiben-Sicherheitsglasscheibe (ESG-Glasscheibe aus Weißglas, eisenoxidarm, satiniert, 5mm dick, Standardfarbe der Oberfläche weiß ähnlich RAL 9010), die rückseitig durch eine Heizschicht, die elektrische Energie in Wärme umwandelt, erwärmt wird. Diese Schicht ist glasfaserverstärkt in eine Kunststoffmasse eingebettet. Die Rückseite ist hochwirksam wärmegedämmt und durch eine Aluminiumabdeckung, die auch die Seiten umschließt, komplettiert. Oberflächentemperatur max. 190 °C bei einer Umgebungstemperatur von 20 °C. Durch die hochwirksame Dämmung auf der Rückseite erreichen Decken-Heizelemente einen sehr hohen Strahlungswirkungsgrad im Raum. Für den Netzanschluss sind die Heizelemente mit einem Anschlusskabel aus Silikon, 1,2 m lang ohne Netzstecker ausgestattet. Für den Betrieb als ortsfestes Einzelraumheizgerät ist ein zusätzlicher Raumthermostat mit Wochenprogrammierung und Erkennung offener Fenster und/oder adaptiver Regelung des Heizbeginns und/oder Fernbedienoption (außerhalb des Gebäudes) erforderlich. Das Vitramo Raumthermostat VTD-UP und die der Baureihe VTX regeln Vitramo Decken- und Wandheizelemente ökodesign-konform. Vitramo-Heizelemente dürfen nur von einem Fachmann installiert werden. Vitramo ist führender Hersteller und produziert Wand- und Deckeninfrarotheizungen ausschließlich in Deutschland.
EINSATZBEREICH
ortsfest, zur Temperierung in geschlossenen max. 4 m hohen Räumen, vorzugsweise im Wohn- und Arbeitsumfeld
TEMPERATURREGELUNG
Für den ökodesignkonformen Betrieb müssen diese Geräte mit einem externen Raumtemperaturgeführten Regler, wie unter Vitramo-Temperaturregelung beschrieben, ausgestattet werden.
MONTAGEART
- an der Decke Aufputz, geschraubt
-
- an Seilen abgehängt Standard
-

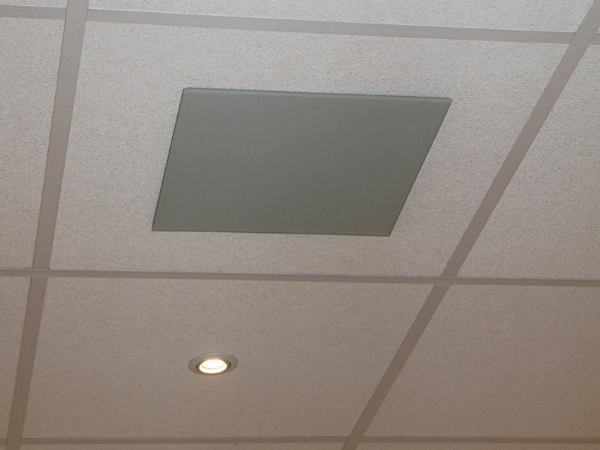

- in die Deckenverkleidung integriert –
Standard
- in die Systemdecke eingelegt Nur bei VH06262
-
- an der Wand Aufputz, geschraubt
-
AUSSCHNITTSMASSE IN DECKENVERKLEIDUNG
- VH-I03535
- 32,5 x 31,5 cm
- VH-I04848
- 45,0 x 44,0 cm
- VH-I06262
- 59,3 x 58,3 cm
OBERFLÄCHENTEMPERATUR
max. 190 °C bei einer Umgebungstemperatur von 20 °C
HEIZMEDIUM
glasfaserverstärkter Heizmäander in Kunststoffmasse eingebettet
WÄRME EMMITIERENDE OBERFLÄCHE
ESG-Glasscheibe aus Weißglas, satiniert, 5 mm dick Standard
FARBE DER OBERFLÄCHE
weiß ähnlich RAL 9010
MONTAGEHÖHE
- Wohngebäude
>1,8 Meter vom Boden
- Nichtwohngebäude
>1,8 Meter vom Boden
STRAHLUNGSWIRKUNGSBEREICH
- aus 2,5 m Höhe
10 m² der beheizten Grundfläche
- aus 4,0 m Höhe
18 m² der beheizten Grundfläche
STRAHLUNGSWIRKUNGSGRAD
Der Strahlungswirkungsgrad der Vitramo Infrarotheizungen der Baureihe VH wurde gemäß Norm IEC DIN EN 60675-3 durch die TU Dresden im Frühjahr 2023 ermittelt und übertrifft deutlich die geforderten 40%. Der Strahlungswirkungsgrad gibt an, wie viel von der zugeführten elektrischen Leistung effektiv als Infrarotstrahlungsleistung an die Oberflächen des Raumes tatsächlich übertragen wird. Der übrige Teil geht nicht verloren, sondern wird über Konvektion und Wärmeleitung an den Raum übertragen.

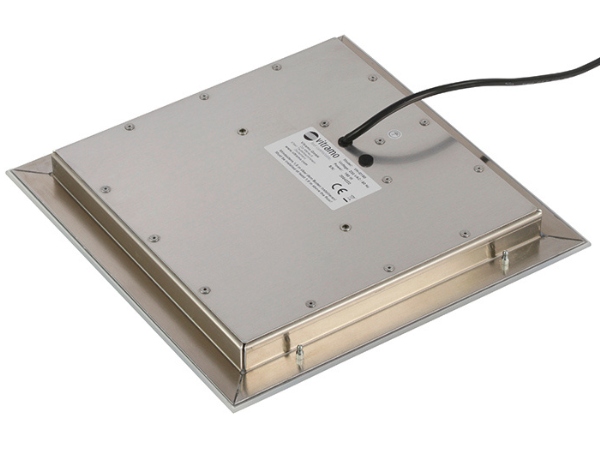

GERÄTEDECKEL
Aluminiumprofile, die die Seiten umschließen mit rückseitig themisch getrennter
Aluminiumabdeckung, hochwirksam wärmegedämmt, Abdeckung blank, Temperaturanstieg während des Heizbetriebs maximal 60 K über die
Umgebungstemperatur
ELEKTRISCHER ANSCHLUSS
Anschlusskabel aus Silikon 1,2m lang
SCHUTZKLASSE
1
Modellübersicht
Decken-Heizelement | ESG-Glasscheibe aus Weißglas, eisenoxidarm, satiniert, 5 mm dick, Standardfarbe der Oberfläche weiß ähnlich RAL 9010
Bezeichnug
Abmessung
Gewicht
Spannung
Nennstrom
Leistung
VH-I03535
350 x 350 x 42 mm
3,4 kg
220-240 VAC
1,0 A
220 W
VH-I04848
475 x 475 x 42 mm
6,0 kg
220-240 VAC
2,1 A
480 W
VH-I06262
618 x 618 x 42 mm
9,7 kg
220-240 VAC
3,3 A
770 W

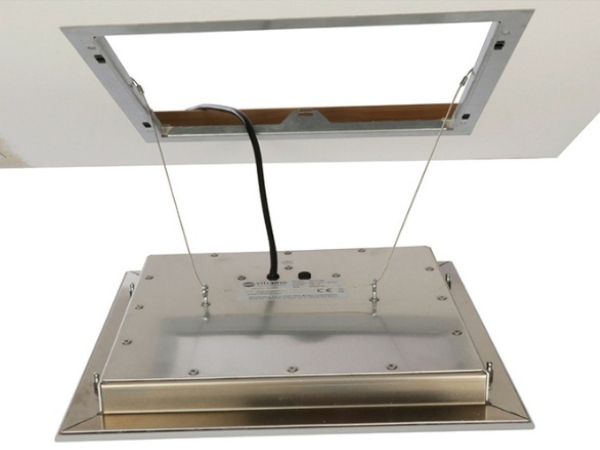

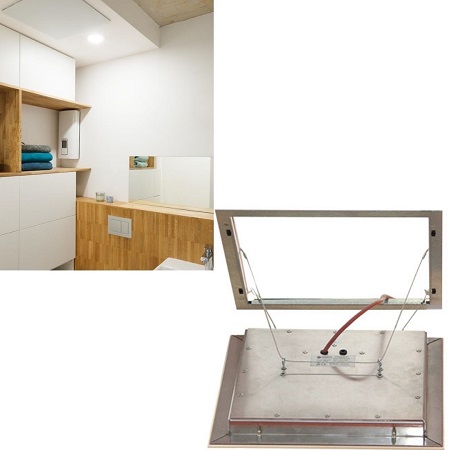

Einbaurahmen für die Deckenverkleidung lose , Ausführung mit Anschlusskabel 1,2 m lang, Gerätedeckel aus Aluminium, Oberfläche blank

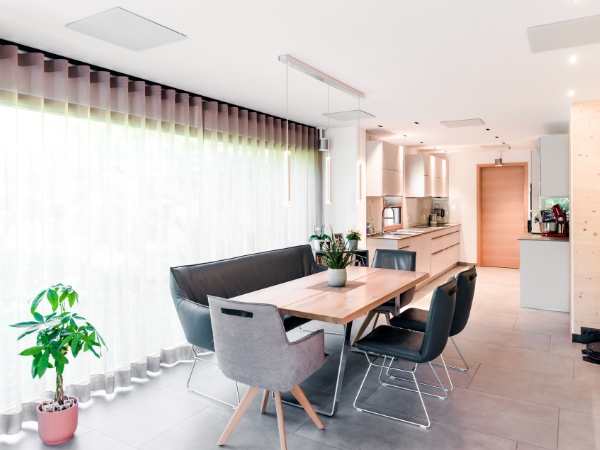

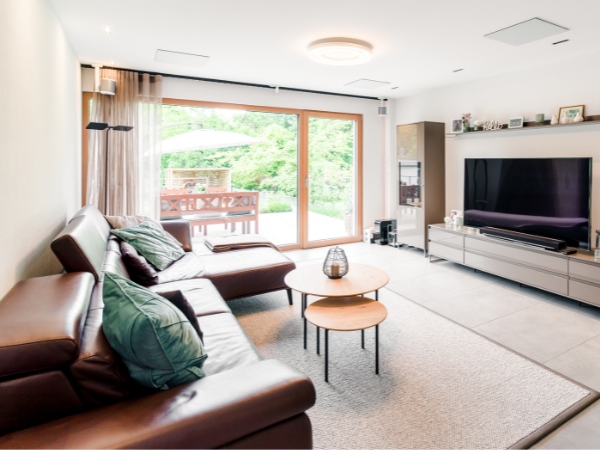

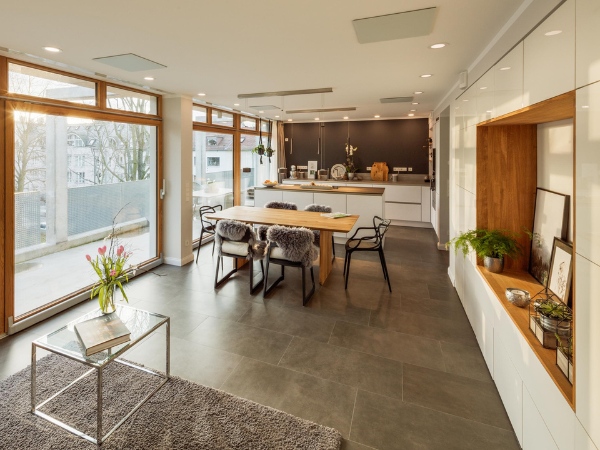

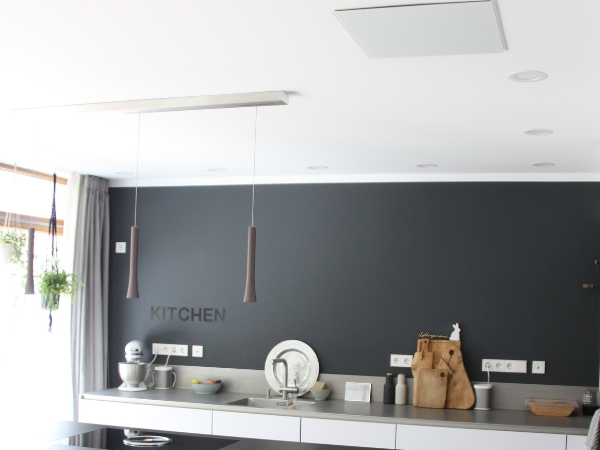

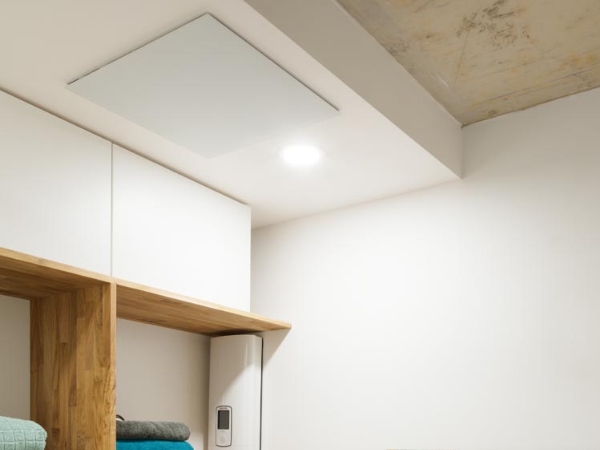

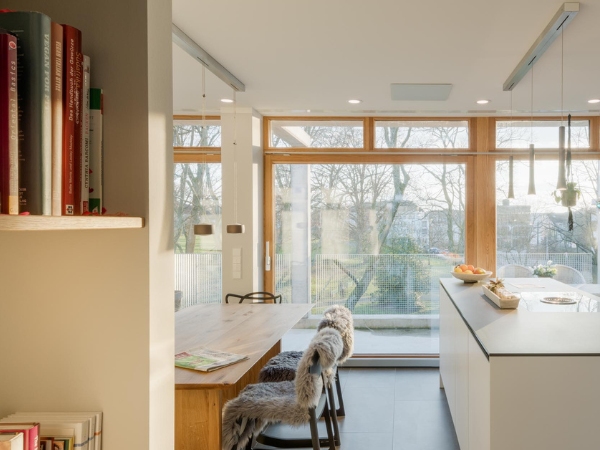

Galerie der Baureihe VH-I
RAUMTEMPERATURKONTROLLE MIT ERWEITERBARER REGELBARKEIT FERNBEDIENTEILE UND EMPFÄNGER DER BAUREIHEN FUNKTHERMOSTATE UND DRAHTGEFÜHRTEs THERMOSTAT
Bezeichnug
Beschreibung
Montageart
Schaltleistung
Betriebsspannung
VTD-UP
Drahtgeführtes Digitales Fernbedienteil mit Wochenprogrammierung
In Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm
10 A (2,2, kW)
230 VAC 50 Hz
VTX-E
Funkempfänger als Aufputzgerät
lose Aufputz
16 A / 230 VAC
230 VAC 50 Hz
VTX-ES
Zwischenstecker, Frequenz 868 MHz
in der Schukosteckdose
10 A / 230 VAC
230 VAC 50 Hz
VTX-EU
Funkempfänger zur Unterputz-Montage
Unterputzschalterdose
10 A / 230 VAC
230 VAC 50 Hz
VTX-G
Gateway für die (Fern)-Bedienung mit App-Steuerung
Aufputz an der Wand
100-240 VAC 50-60Hz
VTX-GH
Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A
Auf der Hutschine in der Unterverteilung
100-240 VAC 50-60Hz
VTX-SP
Digitales Fernbedienteil mit Wochenprogrammierung
Aufputz-/Wandmontage, Standgerät
2 Lithium-Bat. LR03/AAA 1,5 V
