Decken-Heizelement der Baureihe VH-I
für den Einbau in die Deckenverkleidung

  • Produktbeschreibung
  • Modellübersicht
  • Temperaturregelung
  • Montagevideo

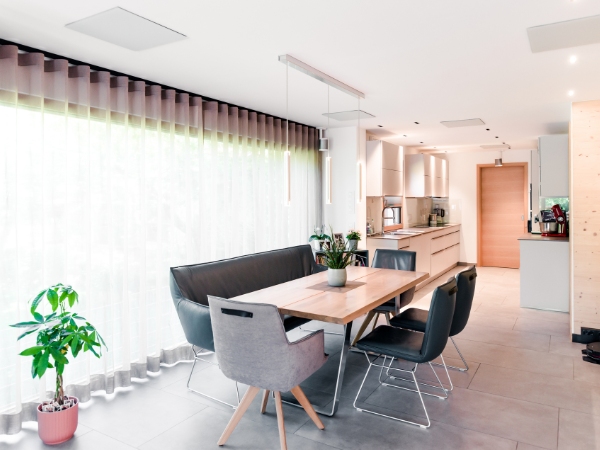

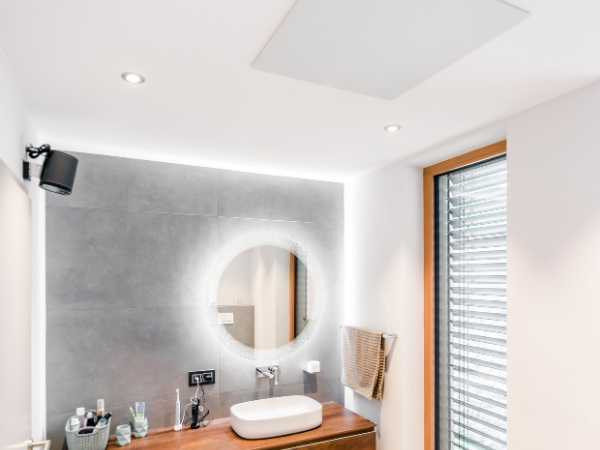

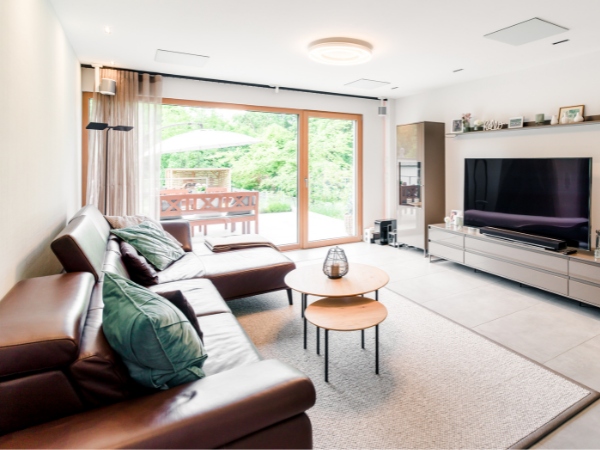

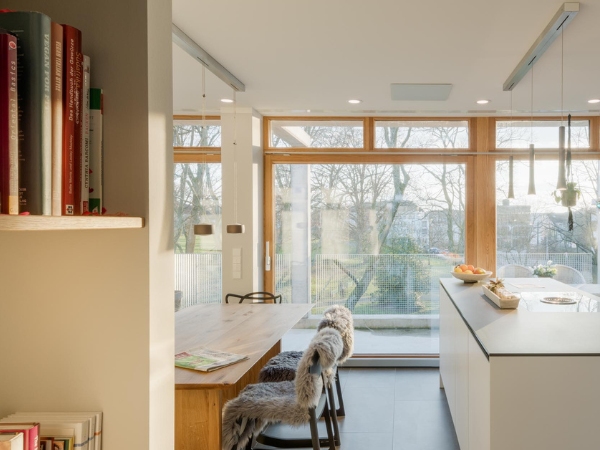

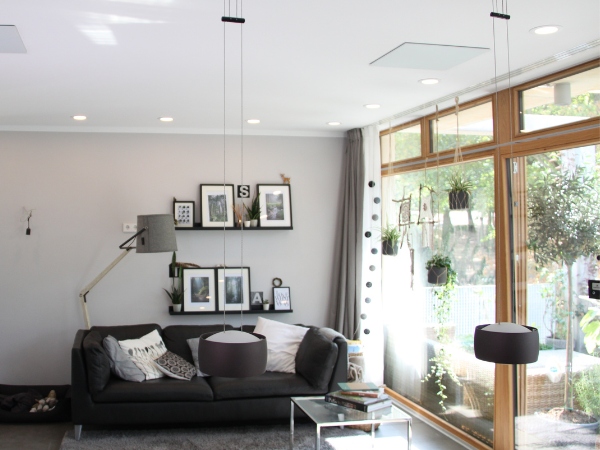

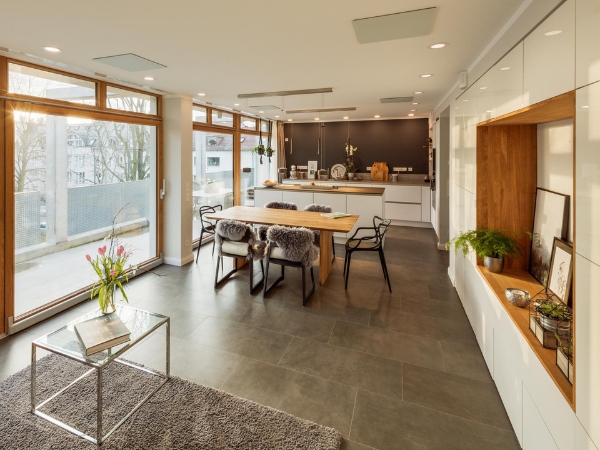

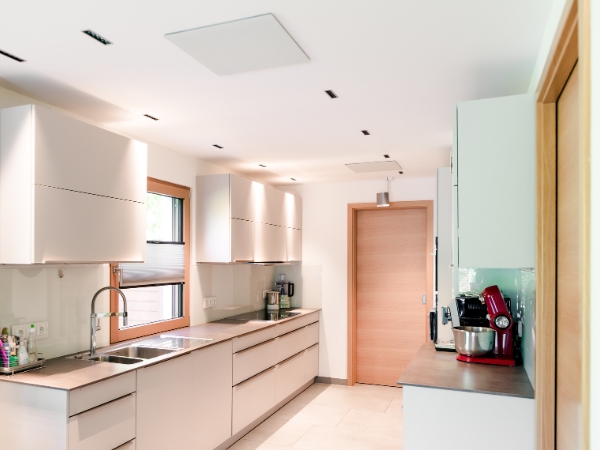

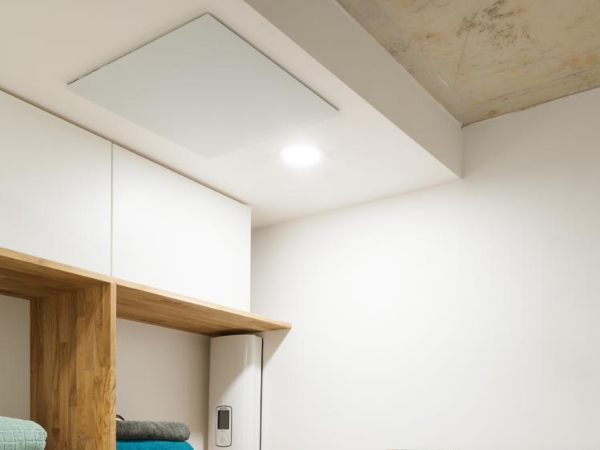

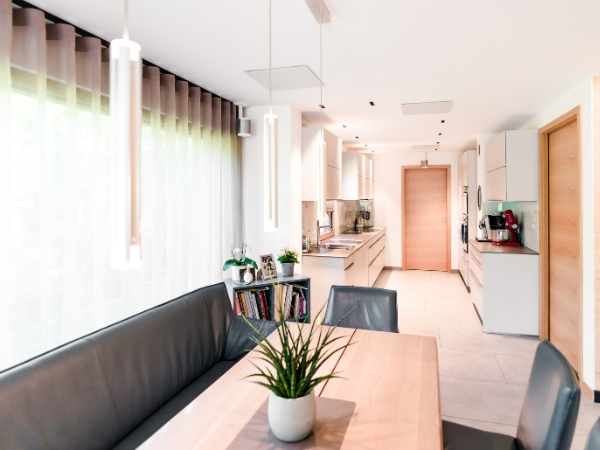

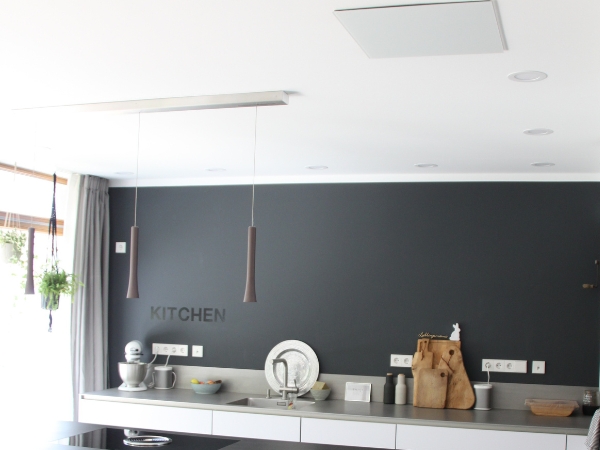

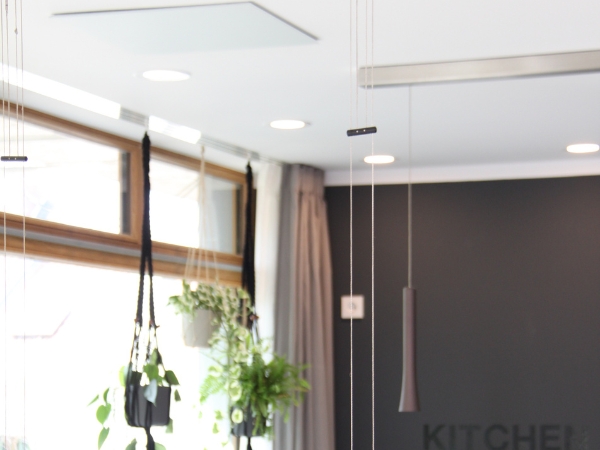

Als Infrarotheizung wird das Decken-Heizelement ortsfest zur Beheizung geschlossener Räume im Wohn- und Arbeitsumfeld eingesetzt. Die Decken-Infrarotheizung der Baureihe VH-I ist für den Einbau in die Deckenverkleidung beispielsweise in eine Gipskarton- oder Holz-Decke geeignet.

Das effektive und trotzdem kleinformatige Vitramo-Deckenheizelement erwärmt strahlungsorientiert Wände, die den Raum umschließen und den Fußboden so differenziert, dass diese untereinander nur geringe Temperaturunterschiede aufweisen. Erst im Kontakt mit den warmen Oberflächen erwärmt sich gleichmäßig und beinahe strömungsfrei die Raumluft. Dadurch werden die Voraussetzungen der Wohnbehaglichkeit ohne unnötigen Energieeinsatz erreicht.

EINSATZBEREICH ortsfest, zur Temperierung in geschlossenen max. 4 m hohen Räumen, vorzugsweise im Wohn- und Arbeitsumfeld.
TEMPERATURREGELUNG Für den ökodesignkonformen Betrieb müssen diese Geräte mit einem externen Raumtemperaturgeführten Regler, wie unter Vitramo-Temperaturregelung beschrieben, ausgestattet werden.
MONTAGEART
- an der Decke Aufputz, geschraubt -
- an Seilen abgehängt Standard -

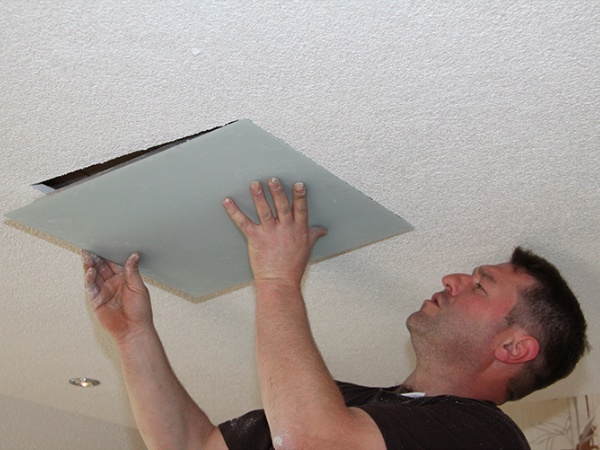

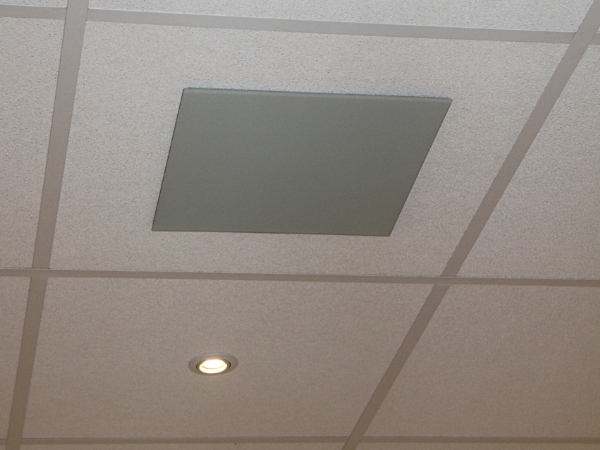

- in die Deckenverkleidung integriert Standard
- in die Systemdecke eingelegt -
- an der Wand Aufputz, geschraubt -
AUSSCHNITTSMASSE IN DECKENVERKLEIDUNG
- VH-I03535 - 32,5 x 31,5 cm
- VH-I04848 - 45,0 x 44,0 cm
- VH-I06262 - 59,3 x 58,3 cm
OBERFLÄCHENTEMPERATUR max. 190 °C bei einer Umgebungstemperatur von 20 °C
HEIZMEDIUM glasfaserverstärkter Heizmäander in Kunststoffmasse eingebettet.
WÄRME EMMITIERENDE OBERFLÄCHE ESG-Glasscheibe aus Weißglas, satiniert, 5 mm dick Standard.
FARBE DER OBERFLÄCHE weiß ähnlich RAL 9010
MONTAGEHÖHE
- Wohngebäude >1,8 Meter vom Boden
- Nichtwohngebäude >1,8 Meter vom Boden
STRAHLUNGSWIRKUNGSBEREICH
- aus 2,5 m Höhe 10 m² der beheizten Grundfläche
- aus 4,0 m Höhe 18 m² der beheizten Grundfläche
STRAHLUNGSWIRKUNGSGRAD Der Strahlungswirkungsgrad der Vitramo Infrarotheizungen der Baureihe VH wurde gemäß Norm IEC DIN EN 60675-3 durch die TU Dresden im Frühjahr 2023 ermittelt und übertrifft deutlich die geforderten 40%. Der Strahlungswirkungsgrad gibt an, wie viel von der zugeführten elektrischen Leistung effektiv als Infrarotstrahlungsleistung an die Oberflächen des Raumes tatsächlich übertragen wird. Der übrige Teil geht nicht verloren, sondern wird über Konvektion und Wärmeleitung an den Raum übertragen.

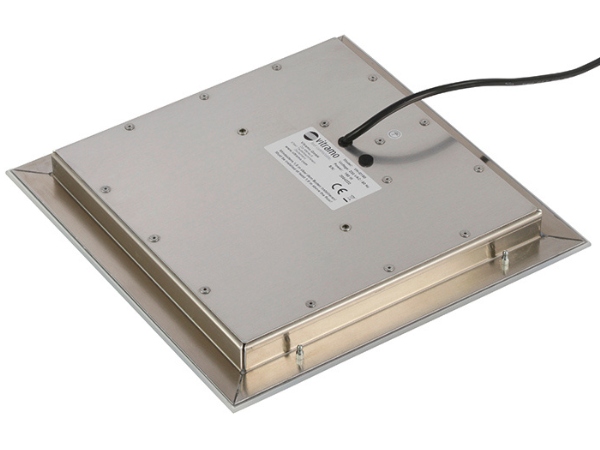

GERÄTEDECKEL Aluminiumprofile, die die Seiten umschließen mit rückseitig themisch getrennter Aluminiumabdeckung, hochwirksam wärmegedämmt, Abdeckung blank, Temperaturanstieg während des Heizbetriebs maximal 60 K über die Umgebungstemperatur.
ELEKTRISCHER ANSCHLUSS Anschlusskabel aus Silikon 1,2m lang
SCHUTZKLASSE I

Modellübersicht

Decken-Heizelement | ESG-Glasscheibe aus Weißglas, eisenoxidarm, satiniert, 5 mm dick, Standardfarbe der Oberfläche weiß ähnlich RAL 9010

Bezeichnung Abmessung Gewicht Spannung Nennstrom Leistung
VH-I03535 350 x 350 x 42 mm 3,4 kg 220-240 VAC 1,0 A 220 W
VH-I04848 475 x 475 x 42 mm 6,0 kg 220-240 VAC 2,1 A 480 W
VH-I06262 618 x 618 x 42 mm 9,7 kg 220-240 VAC 3,3 A 770 W

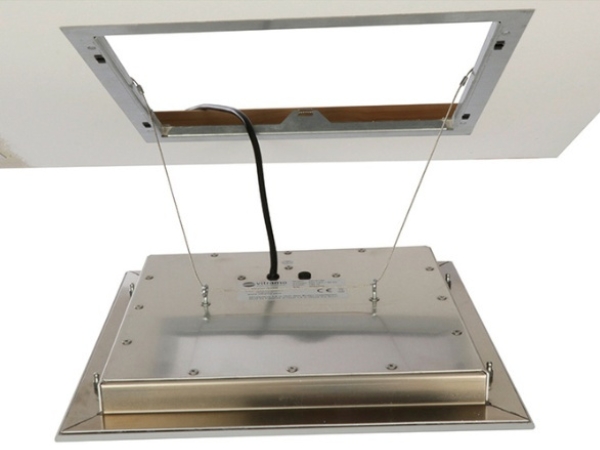

Einbaurahmen für die Deckenverkleidung lose, Ausführung mit Anschlusskabel 1,2 m lang, Gerätedeckel aus Aluminium, Oberfläche blank

Temperaturregelung

RAUMTEMPERATURKONTROLLE MIT ERWEITERBARER REGELBARKEIT
FERNBEDIENTEILE UND EMPFÄNGER DER BAUREIHEN FUNKTHERMOSTATE UND DRAHTGEFÜHRTEs THERMOSTAT

Bezeichnug Beschreibung Montageart Schaltleistung Betriebsspannung
VTD-UP Drahtgeführtes Digitales Fernbedienteil mit Wochenprogrammierung In Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm 10 A (2,2, kW) 230 VAC 50 Hz
VTX-E Funkempfänger als Aufputzgerät lose Aufputz 16 A / 230 VAC 230 VAC 50 Hz
VTX-ES Zwischenstecker, Frequenz 868 MHz in der Schutzkontaktsteckdose 10 A / 230 VAC 230 VAC 50 Hz
VTX-EU Funkempfänger zur Unterputz-Montage Unterputzschalterdose 10 A / 230 VAC 230 VAC 50 Hz
VTX-G Gateway für die (Fern)-Bedienung mit App-Steuerung Aufputz an der Wand 100-240 VAC 50-60Hz
VTX-GH Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A Auf der Hutschine in der Unterverteilung 100-240 VAC 50-60Hz
VTX-SP Digitales Fernbedienteil mit Wochenprogrammierung Aufputz-/Wandmontage, Standgerät 2 Lithium-Bat. LR03/AAA 1,5 V

Montagevideo Baureihe VH-I
