Decken-Heizelement der Baureihe VH
für die Aufputz-Montage
- Produktbeschreibung
- Modellübersicht
- Temperaturregelung

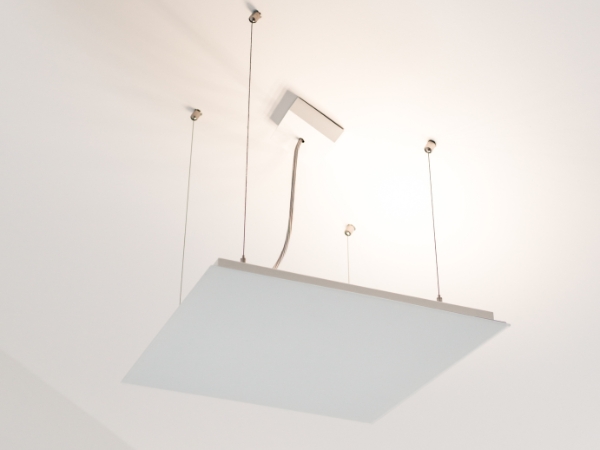

- Zubehör: Seilabhängung
- Montagevideo

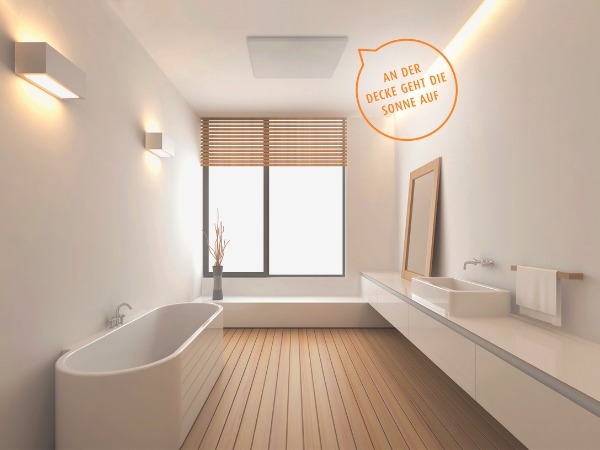

Als Infrarotheizung wird das Decken-Heizelement ortsfest zur Beheizung geschlossener Räume im Wohn- und Arbeitsumfeld eingesetzt. Die Decken-Infrarotheizung der Baureihe VH ist für die Aufputz-Montage an der Decke oder an Seilen abgehängt geeignet.
Das effektive und trotzdem kleinformatige Vitramo-Deckenheizelement erwärmt strahlungsorientiert Wände, die den Raum umschließen und den Fußboden so differenziert, dass diese untereinander nur geringe Temperaturunterschiede aufweisen. Erst im Kontakt mit den warmen Oberflächen erwärmt sich gleichmäßig und beinahe strömungsfrei die Raumluft. Dadurch werden die Voraussetzungen der Wohnbehaglichkeit ohne unnötigen Energieeinsatz erreicht.
EINSATZBEREICH |
ortsfest, zur Temperierung in geschlossenen max. 4 m hohen Räumen, vorzugsweise im Wohn- und Arbeitsumfeld. |
TEMPERATURREGELUNG |
Für den ökodesignkonformen Betrieb müssen diese Geräte mit einem externen Raumtemperaturgeführten Regler, wie unter Vitramo-Temperaturregelung beschrieben, ausgestattet werden. |
MONTAGEART |
|

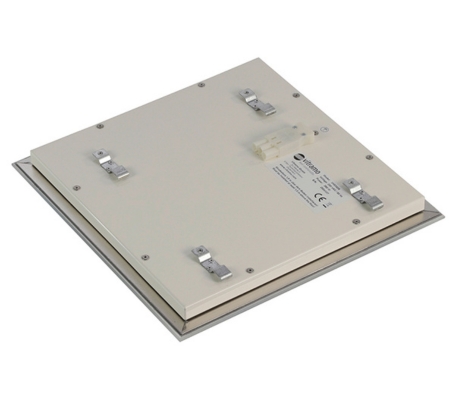

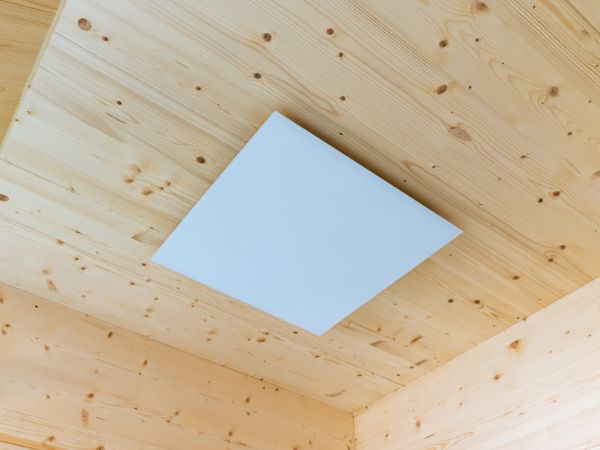

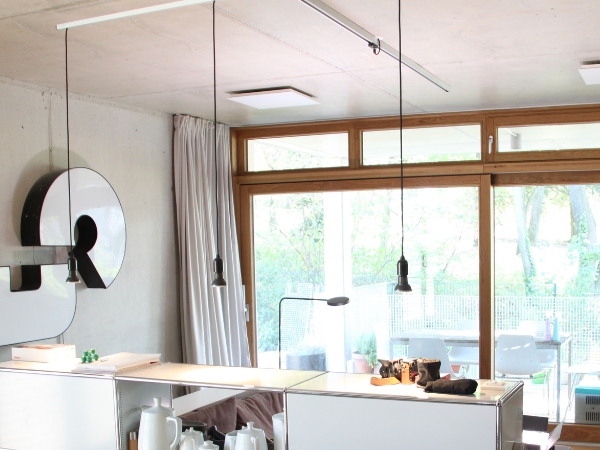

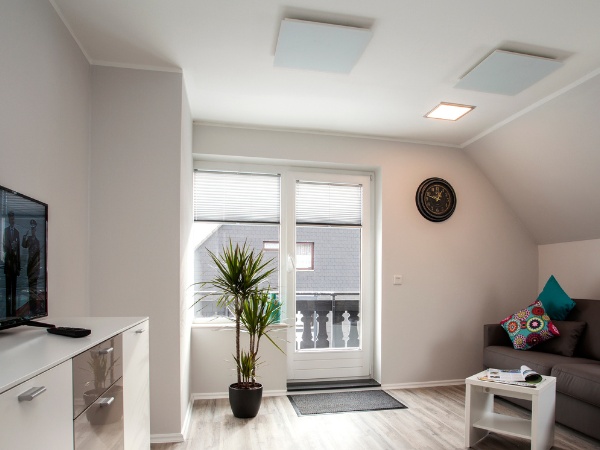

- an der Decke Aufputz, geschraubt |
Standard |

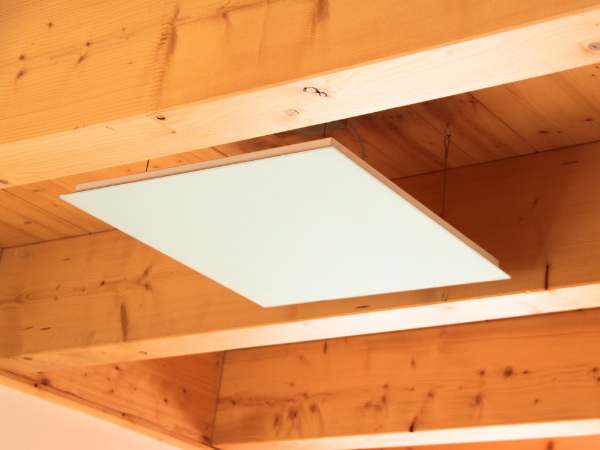

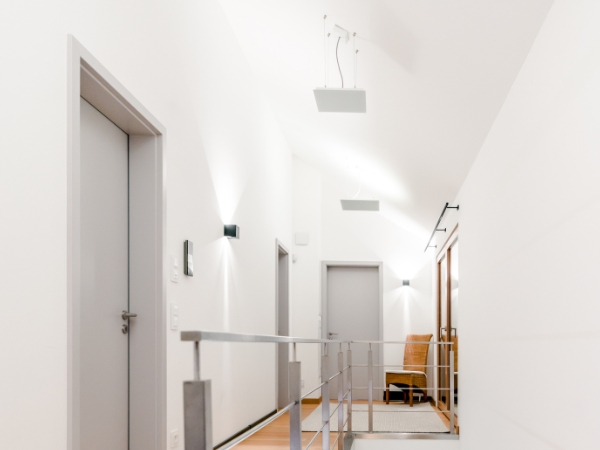

- an Seilen abgehängt Standard |
Standard |
- in die Deckenverkleidung integriert – |
- |
- in die Systemdecke eingelegt Nur bei VH06262 |
Nur bei VH06262 |
- an der Wand Aufputz, geschraubt |
- |
|
OBERFLÄCHENTEMPERATUR |
max. 190 °C bei einer Umgebungstemperatur von 20 °C |
HEIZMEDIUM |
glasfaserverstärkter Heizmäander in Kunststoffmasse eingebettet |
WÄRME EMMITIERENDE OBERFLÄCHE |

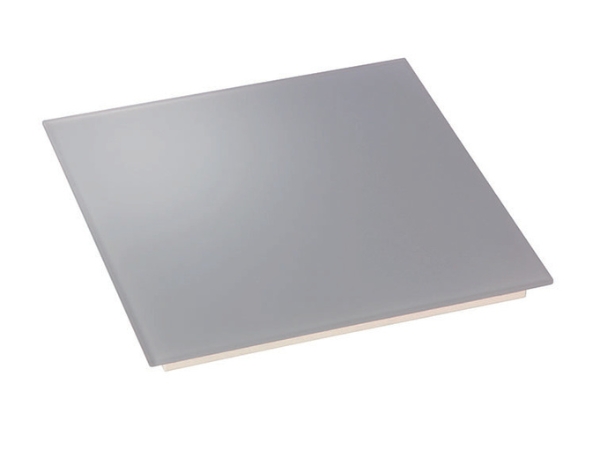

ESG-Glasscheibe aus Weißglas, satiniert, 5 mm dick Standard |
FARBE DER OBERFLÄCHE |
weiß ähnlich RAL 9010 |
MONTAGEHÖHE |
|
- Wohngebäude |
>1,8 Meter vom Boden |
- Nichtwohngebäude |
>1,8 Meter vom Boden |
|
STRAHLUNGSWIRKUNGSBEREICH |
|
- aus 2,5 m Höhe |
10 m² der beheizten Grundfläche |
- aus 4,0 m Höhe |
18 m² der beheizten Grundfläche |
|
STRAHLUNGSWIRKUNGSGRAD |
Der Strahlungswirkungsgrad der Vitramo Infrarotheizungen der Baureihe VH wurde gemäß Norm IEC DIN EN 60675-3 durch die TU Dresden im Frühjahr 2023 ermittelt und übertrifft deutlich die geforderten 40%. Der Strahlungswirkungsgrad gibt an, wie viel von der zugeführten elektrischen Leistung effektiv als Infrarotstrahlungsleistung an die Oberflächen des Raumes tatsächlich übertragen wird. Der übrige Teil geht nicht verloren, sondern wird über Konvektion und Wärmeleitung an den Raum übertragen. |
GERÄTEDECKEL |
Aluminiumprofile, die die Seiten umschließen mit rückseitig themisch getrennter Aluminiumabdeckung, hochwirksam wärmegedämmt, Abdeckung pulverbeschichtet, Farbe weiß, Temperaturanstieg während des Heizbetriebs maximal 60 K über die Umgebungstemperatur. |
ELEKTRISCHER ANSCHLUSS |
Gerätestecker am Deckel montiert, Anschlussbuchse lose, ohne Anschlusskabel. |
SCHUTZKLASSE |
I |
Modellübersicht
Decken-Heizelement | ESG-Glasscheibe aus Weißglas, eisenoxidarm, satiniert, 5 mm dick, Standardfarbe der Oberfläche weiß ähnlich RAL 9010
Bezeichnung |
Abmessung |
Gewicht |
Spannung |
Nennstrom |
Leistung |
VH03535 | Decken-Infrarotheizung mit 260 Watt |
350 x 350 x 26 mm |
2,7 kg |
220-240 VAC |
1,1 A |
260 W |
VH04848 | Decken-Infrarotheizung mit 550 Watt |
475 x 475 x 26 mm |
4,6 kg |
220-240 VAC |
2,4 A |
550 W |
VH06021 | Decken-Infrarotheizung mit 220 Watt |
600 x 210 x 26 mm |
2,8 kg |
220-240 VAC |
1,0 A |
220 W |
VH06262 | Decken-Infrarotheizung mit 810 Watt |
618 x 618 x 26 mm |
7,6 kg |
220-240 VAC |
3,5 A |
810 W |
VH10050 | Decken-Infrarotheizung mit 1210 Watt |
1000 x 500 x 26 mm |
9,8 kg |
220-240 VAC |
5,3 A |
1210 W |
VH12462 | Decken-Infrarotheizung mit 1650 Watt |
1243 x 618 x 26 mm |
14,8 kg |
220-240 VAC |
7,2 A |
1650 W |
Aufbauhöhe einschließlich Befestigungsteil 44 mm, Ausführung mit Gerätestecker und Anschlussbuchse (lose), ohne Anschlusskabel, Gerätedeckel pulverbeschichtet, Farbe weiß
Temperaturregelung
RAUMTEMPERATURKONTROLLE MIT ERWEITERBARER REGELBARKEIT
FERNBEDIENTEILE UND EMPFÄNGER DER BAUREIHE FUNKTHERMOSTATE UND DRAHTGEFÜHRTES THERMOSTAT
Bezeichnug |
Beschreibung |
Montageart |
Schaltleistung |
Betriebsspannung |
VTX-SP |
Digitales Fernbedienteil mit Wochenprogrammierung |
Aufputz-/Wandmontage, Standgerät |
|
2 Lithium-Bat. LR03/AAA 1,5 V |
VTX-E |
Funkempfänger als Aufputzgerät |
lose Aufputz |
16 A / 230 VAC |
230 VAC 50 Hz |
VTX-EU |
Funkempfänger zur Unterputz-Montage |
Unterputzschalterdose |
10 A / 230 VAC |
230 VAC 50 Hz |
VTX-ES |
Zwischenstecker, Frequenz 868 MHz |
in der Schutzkontaktsteckdose |
10 A / 230 VAC |
230 VAC 50 Hz |
VTD-UP |
Drahtgeführtes Digitales Fernbedienteil mit Wochenprogrammierung |
In Unterputzdose, adaptierbar in nahezu jedes Schalterprogramm |
10 A (2,2, kW) |
230 VAC 50 Hz |
VTX-G |
Gateway für die (Fern)-Bedienung mit App-Steuerung |
Aufputz an der Wand |
|
100-240 VAC 50-60Hz |
VTX-GH |
Gateway zur Montage auf der Hutschiene in der Unterverteilung für die (Fern)-Bedienung mit A |
Auf der Hutschine in der Unterverteilung |
|
100-240 VAC 50-60Hz |
Seilabhängungssets der BAUREIHE VH
SEILABHÄNGUNG FÜR DIE BAUREIHE VH
Bezeichnug |
Beschreibung |
Abmessung |
Gewicht |
Leistung |
VZS-VH |
Seilabhängungsset für die Baureihen VH, VH-LED und VH-R |
Länge 1500mm |
0,13 |
|
VZS-VH50 |
Seilabhängungsset 5,0 m für die Baureihen VH, VH-LED und VH-R |
Länge 5000mm |
0,2 |
|
